  • 永磁剩磁Br、矯頑力Hcb、内禀矯頑力Hcj和最大磁能
  • 矯頑力Hcb、永磁剩磁Br、内禀矯頑力Hcj 最大磁能

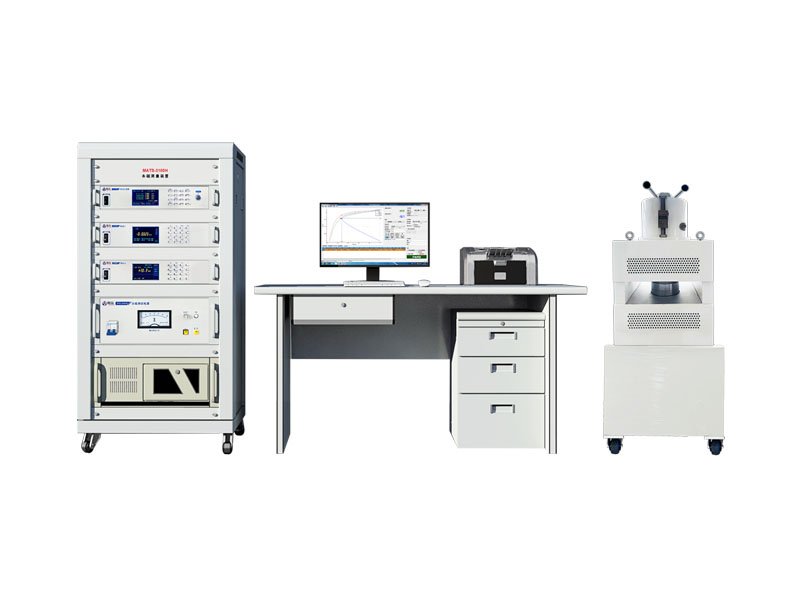

MATS-3100H永磁測量裝置


       MATS-3100H永磁測量裝置可自動測量永磁材料的磁滞回線和退磁曲線，準確測量剩磁Br、矯頑力Hcb、内禀矯頑力Hcj和最大磁能積(BH)max等磁特性參數。
       MATS-3100H永磁測量裝置採用模塊化設計，用戶可根據根據需求定向配置，根據被測樣品的内禀矯頑力和尺寸確定電磁鐵的大小和對應的測試電源功率；根據測試方法選擇不同的測量線圈和探頭；根據樣品的形狀決定是否選擇夾具；根據測試要求決定是否選擇溫控加熱裝置等。


          MATS-3100H永磁測量裝置可自動測量永磁材料的磁滞回線和退磁曲線，準確測量剩磁Br、矯頑力Hcb、内禀矯頑力Hcj和最大磁能積(BH)max等磁特性參數。
       MATS-3100H永磁測量裝置採用模塊化設計，用戶可根據根據需求定向配置，根據被測樣品的内禀矯頑力和尺寸確定電磁鐵的大小和對應的測試電源功率；根據測試方法選擇不同的測量線圈和探頭；根據樣品的形狀決定是否選擇夾具；根據測試要求決定是否選擇溫控加熱裝置等。



設備特點
► 搭配全自研高精度數字磁通計與高斯計，優化算法數據更準確；
► 溫控裝置採用調制式功率控制方法，溫度穩定性更高；加熱速度更快，最高溫度可達400℃＋；
► 溫控裝置採用智能溫度補償技術，溫度測試精度更高；
► 可根據樣品尺寸定制測量線圈；
► 模塊化設計，方便升級與維護；
► 搭配優化的全自研專業軟件，可自動完成磁性能測試，並繪制曲線等功能；
► 液晶顯示設備各種狀态，直觀明顯功能；
► 稀土測量支持全抛移與半抛移 ，無需人爲判斷方向（對極）；
► 磁通具有自動調漂移與清0等功能。


測量方法
► 磁感應強度或磁極化強度測量：採用 B線圈/繞線 + 磁通計來測量磁感應強度 ，積分器的零點漂移通過軟件自動修正；採用 J線圈 + 磁通計來測量磁極化強度，J線圈的殘匝面積通過軟件自動補償。
► 磁場測量：採用霍爾磁強計來測量磁場強度，霍爾探頭的非線性度通過算法修正，在0～2.4T的範圍内，非線性度可控制在±0.2%以内 。


測量項目
► 自動測量鐵氧體、橡塑磁體和鋁鎳钴等一般永磁材料的飽和磁滞回線和磁特性參數：Js、Br、Hcb、Hcj、(BH)max和μrec。
► 自動測量粘接钕鐵硼、燒接钕鐵硼和钐钴等稀土永磁材料在第二象限的退磁曲線和磁特性參數Br、Hcb、Hcj、Hk(H90)、 (BH)max。
► 測試樣品的形狀可爲圓環，圓餅，方塊和其它不規則的形狀。
► 可選配溫控裝置測量永磁材料在（室溫〜400℃）不同溫度條件下的磁性參數。
備注：測量稀土永磁時，爲使樣品需飽和充磁，需要一台脈沖充磁機和一個充磁線圈


适用标準
► 國際标準IEC60404-5、美國标準 ASTM A977/977M 、德國标準 IEC DIN60404-5
► 國家标準GB/T3217-2013永磁(硬磁)材料磁性試驗方法
► 國家标準GB11209-89磁性橡膠磁性能的測定方法
► 高溫測量：國家标準GB/T 24270-2009、IEC 6180TR


技術參數

※ 使用環境
參數 技術指标
輸入電源 單相220V，50Hz~60Hz/三相380V，50Hz~60Hz
使用環境 環境溫度：23±5℃；環境濕度：30～75%RH
外磁場幹擾 應絕對避免
熱平衡時間 10分鍾
※數據處理器LZ-100
型号 LZ-100
AD轉換 16Bit
最高採樣速率 250kHz
功    能 電源輸出反饋、系統控制、數據處理
※ TPS-2X00H/C系列永磁測試電源
型号 TPS-2000H/C TPS-2100H/C TPS-2300H /C
輸入電源 單相 220V 50Hz 單相 220V 50Hz 三相 380V 50Hz
輸出電壓 0～±100V 0～±180V 0～±300V
輸出電流 ± 20A（最大值） ± 30A（最大值） ± 60A（最大值）
輸出保護 過壓、過流、短路保護
※磁通計 LZ-850
型号 LZ-850
磁通量程 兩檔自動量程：0.4mWb～40mWb；126mWb～400mWb
分辨率 最高0.01uWb/表顯0.1uWb
測量精度 ±0.1%*RG
零點漂移 1uVs/min
校準 不支持一鍵自校準
測量線圈 B/J/H線圈
※高斯計 LZ-661
型号 LZ-661
磁場量程 300Gs、3000Gs 、30000Gs 自動量程
分辨率 0.1Gs
磁場測量精度 ±0.5%（滿量程）
非線性度 ±0.2%（軟件修正）
※ DCT-XXX電磁鐵參數
型号 DCT-130 DCT-150 DCT-200 DCT-250
極頭間距 0～50mm 0～50mm 0～80mm 0～80mm
極柱直徑 130mm 150mm 200mm 250mm
額定電流 20A 30A 60A 60A
最大氣隙磁場 2.3T 2.4T 2.8T 3.0T
備注：最大氣隙磁場是在鐵钴極頭極面直徑收縮到80mm，氣隙10mm條件下測試獲得。
※ TCS-500溫控電源（選配件）
參數 技術指标
型号 TCS-500/A TCS-500/B TCS-500/C
加熱通道 雙通道 雙通道 雙通道
溫度控制範圍 室溫～200℃ 室溫～300℃ 室溫～400℃
控溫精度 室溫+20℃<= T <350℃（±0.5℃ ±0.5%）；T >=350℃（±1°±1%）
備注 需與加熱極頭配套使用
※ 裝置技術指标
在恒溫條件下測試AlNiCo标準試樣時，技術指标如下：
被測參數 Br(%) Hcb(%) Hcj(%) (BH)max(%)
不確定度(k=2) 1 1 1 2
重複性(恒溫) ± 0.2 ± 0.2 ± 0.2 ± 0.5
備注：重複性指在相同測量條件下，樣品保持不移動重複測量（RSD計算）


HMTest測量軟件
► 運行環境：測量軟件運行於Windows7/10操作系統下，操作簡捷。
► 系統語言：中文、英文可選。
► 有多種單位制式可選，以保證不同用戶各自的使用習慣。
►測試過程實時監控採樣波形和儀器狀态，並可随時中止。
►可顯示B(H)和J(H)磁滞回線或退磁曲線，並可根據需要切換不同顯示圖形。
►具有用戶自由選擇樣品經過測試後是否退磁功能。
►可同時顯示多個測試數據的曲線圖，如：同一樣品在不同溫度下的退磁曲線或磁滞回線，不同樣品的退磁曲線或磁滞回線等。
► 文件系統採用數據庫格式，可輸出測試結果到Excel表格中。
► 測試數據自動保存，支持曆史數據查詢、調入和删除。
►測試報告包含完整的曲線圖、測試結果、測試條件和樣品參數。
►可在測試報告頁面中添加用戶标志和企業名稱。
