MATS-3100M矽鋼測量裝置

       MATS-3100M矽鋼測量裝置适用於軟磁材料動态磁性參數測量，可準確測量電工鋼片（帶）、坡莫合金、非晶和納米晶等軟磁材料在頻率40Hz-1200Hz條件下的交流磁性參數：比總損耗Ps、磁極化強度Jm/Bm、磁場強度Hm、比視在功率Ss、振幅磁導率Ua等磁性參數 ，以及交流磁化曲線和損耗曲線。
       MATS-3100M矽鋼測量裝置配置網絡适配器 ，支持WAN和LAN網絡連接；配置MATS磁性自動測試系統V7.0——SMTest軟磁動态測量軟件 ，可實現各種複雜的磁特性測試以及數據管理。



       MATS-3100M矽鋼測量裝置适用於軟磁材料動态磁性參數測量，可準確測量電工鋼片（帶）、坡莫合金、非晶和納米晶等軟磁材料在頻率40Hz-1200Hz條件下的交流磁性參數：比總損耗Ps、磁極化強度Jm/Bm、磁場強度Hm、比視在功率Ss、振幅磁導率Ua等磁性參數，以及交流磁化曲線和損耗曲線。
       MATS-3100M矽鋼測量裝置配置網絡适配器，支持WAN和LAN網絡連接；配置MATS磁性自動測試系統V7.0——SMTest軟磁動态測量軟件，可實現各種複雜的磁特性測試以及數據管理。


設備特點
► 採用伏安法和數字積分測量動态磁滞回線，可準確測量μa、δ、Ps、Br和Hc，並推算特定條件下的μ′、μ″、 μL、μR、Q和AL等動态磁性參數。
► 第三代信号源，初級輸出低至10mV時，仍保持較高的信噪比。
► 數字動态反饋處理 ，次級電壓信号測量分辨率最小可達到1mVrms。
► 數字波形補償，通過數字合成和移相技術，有效保證被測樣品在近飽和磁化狀态下次級電壓的波形因數，測量結果更準確。
► 全頻段鎖定磁場測量，初級勵磁電流最小分辯率1mApk。特别适合電流互感器磁芯等器件的交流磁化曲線測量。
► 最大磁化場可達10KA/m（配700匝方圈）；最大勵磁功率可達500VA有效值 。
► 全頻段支持鎖B與鎖H，具有自動退磁功能。


測試項目
1. 閉路樣品
将樣品、磁化線圈（N1）、測量線圈（N2）共同組成一個空載變壓器。可測量環形、矩形，CD形、EE形、UU形，PQ形等具有閉合磁路結構的試樣 。

材料 測量參數 适用标準
矽鋼、非晶、納米晶、坡莫合金和SMC軟磁複合材料等 Ps、Bm、Hm、Ss、ua，以及交流磁化曲線和損耗曲線  GB/T 3658-2022
GB/T 19346.1-2017


2. 愛潑斯坦方圈
愛潑斯坦方圈是用於測量電工鋼帶磁特性參數的磁化裝置。由四個線圈和空氣磁通補償線圈組成,四個線圈的每一個都包含初級磁化繞組和次級感應繞組。測試時由初級線圈、次級線圈和作爲鐵芯的電工鋼帶試樣組成一個空載變壓器。

型号 ES-700 ES-200
适用标準 GB3655-2022和IEC 60404-2 GB 10129-2019
等效磁路 940mm 940mm
線圈匝數 N1=N2=700匝 N1=N2=200匝
适用頻率 40Hz〜400Hz 400Hz～10kHz
測量範圍 取向矽鋼：Bm1.0T～1.8T，Hm≤1000A/m
無取向矽鋼：Bm0.8T～1.5T，Hm≤10kA/m
樣品尺寸 寬30mm±0.2mm,長280～320mm±0.5mm
試樣質量 240g〜1000g 200g〜1000g

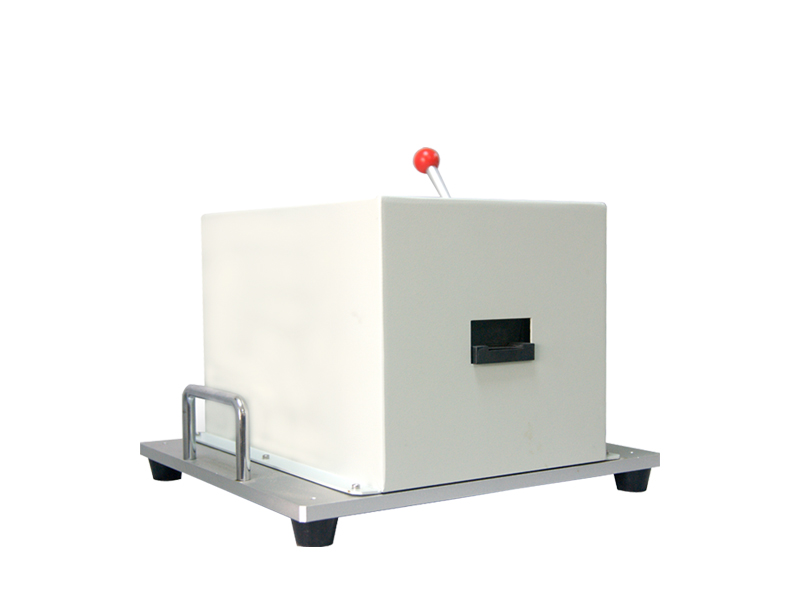

3. SST-500磁導計
磁導計是用於電工鋼帶單片樣品測量時的磁化裝置，由磁轭、勵磁線圈和極靴等組成。測試時将被測試樣放入磁導計中與磁轭一起構成閉合磁路。
可根據用戶要求定制各種規格的非标磁導計。

測量參數 技術指标
适用标準 GB13789-2022 和IEC 60404-3
适用頻率範圍 50Hz〜150Hz
測量範圍 取向矽鋼 ：Bm1.0T～1.8T，Hm≤1000A/m
無取向矽鋼：Bm0.8T～1.5T，Hm≤10kA/m
樣品尺寸 500mm X 500mm（單片）


4. 鐵芯測試工裝（定制）
可根據用戶測試要求定制鐵芯測試工裝，用於非晶卷繞磁芯和電機定子鐵芯等磁性器件的快速測量。

技術參數
1、硬件參數

※ 使用環境
參數 技術指标
輸入電源 單相220V，50Hz~60Hz
使用環境 環境溫度：23±5℃；環境濕度：30～75%RH
外磁場幹擾 應絕對避免
熱平衡時間 10分鍾
※ MATS-3100M矽鋼測量裝置
子型号 MATS-3100M/100 MATS-3100M/500 MATS-3100M/1200
最大輸出功率 500VA有效值（正弦波） 500VA有效值（正弦波） 500VA有效值（正弦波）
頻率範圍 40Hz～100Hz 40Hz～500Hz 40Hz～1200Hz
頻率細度 < 0.1%×當前值，頻率誤差< 0.05% < 0.1%×當前值，頻率誤差< 0.05% < 0.1%×當前值，頻率誤差< 0.05%
輸出電壓 0～150V自動量程 0～150V自動量程 0～150V自動量程
最大輸出電流 10A 10A 10A
採樣速率 3.6MHz 3.6MHz 3.6MHz
採樣分辨率 16Bit 16Bit 16Bit
電壓採樣 0～300V自動量程 0～300V自動量程 0～300V自動量程
電壓採樣最小分辯率 1mVrms 1mVrms 1mVrms
電流採樣 0～10A自動量程 0～10A自動量程 0～10A自動量程
電流採樣最小分辨率 1mApk 1mApk 1mApk
标準接口 RJ45，RS-232
鎖定磁場Hm √ √ √
鎖定磁感Bm √ √ √
電流法 √ √ √
H線圈法 選配 選配 選配
數字波形補償 √ √ √
備注：以上功率、電壓、電流均爲有效值描述


2、技術指标

► 依據GB/T 3655-2022，在50Hz、60Hz頻率下，使用25cm愛潑斯坦方圈測量30mm×300mm的矽鋼标樣。
被測參數 Ps(%) Hrms(%) Bm(%) Hm(%)
不確定度(k=2) 1 2 1 2
重複性(恒溫) ± 0.5 ± 1 ± 0.5 ± 1
► 依據GB/T 13789-2022，在50Hz、60Hz頻率下，使用SST-500單片磁導計測量500mm×500mm的矽鋼标樣。
被測參數 Ps(%) Hrms(%) Bm(%) Hm(%)
不確定度(k=2) 1.5 2 1 3
重複性(恒溫) ± 0.5 ± 1 ± 0.5 ± 1
► 依據國标GB/T 3658-2022，在40Hz～1200Hz頻率下，測量坡莫合金環形試樣：
被測參數 Ps(%) μa(%) δ(%) Bm(%) Hm(%)
不確定度(k=2) 3 2 —— 1 1
重複性(恒溫) ± 1.5 ± 1 ± 1 ± 0.5 ± 0.5
► 依據國标GB/T 19346.1-2017，在40Hz～1200Hz頻率下，測量非晶環形試樣：
被測參數 Ps(%) μa(%) Ss(%) Bm(%) Hm(%)
不確定度(k=2) 3 3 3 1 1
重複性(恒溫) ± 1.5 ± 1.5 ± 1.5 ± 0.5 ± 0.5




SMTest測量軟件
1、運行環境 ：測量軟件運行於Windows操作系統下，操作簡捷;
2、系統語言：中文;
3、有多種單位制式可選，以保證不同用戶各自的使用習慣;
4、支持環形、EE、EI、CD、矩形、雙孔、BS和其它等各種形狀樣品參數的輸入;
5、可根據樣品外形尺寸計算樣品的有效截面積和有效磁路長度;
6、支持一次設置多組測量條件，可同時設置固定頻率、固定Bm和固定Hm等多種測量模式 ，一鍵完成多條件測試;
7、每組一次設置1～100個測試點，支持批量快速設置;
8、設置的測量條件保存到“保存的測量條件”，無需重複輸入測量條件;
9、文件系統採用數據庫格式，可輸出測試結果到Excel表格中;
10、測試數據自動保存，支持曆史數據查詢、調入和删除；
