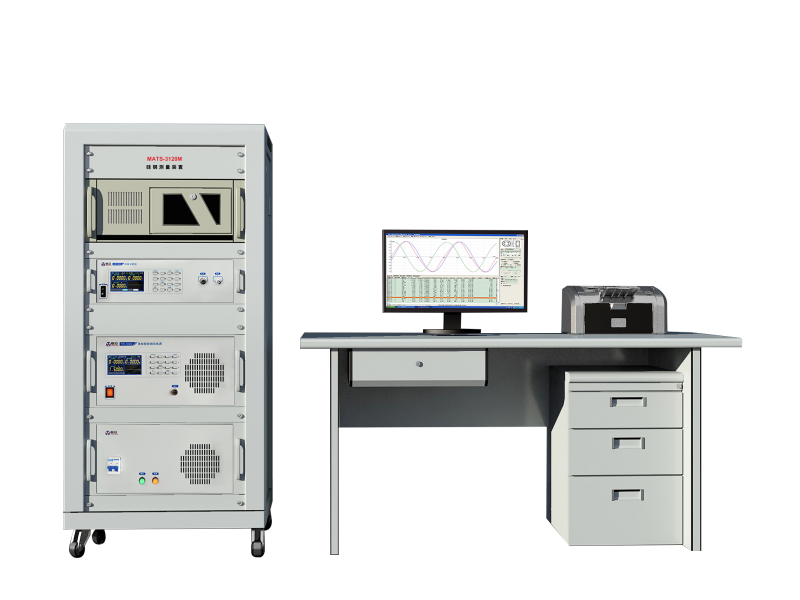

MATS-3120M矽鋼測量裝置
MATS-3120M矽鋼測量裝置适用於軟磁材料動态磁性參數測量，可準確測量電工鋼片（帶）、坡莫合金、非晶和納米晶等軟磁材料頻率在40Hz-1000Hz條件下的交流磁性參數 ：比總損耗Ps、磁極化強度Jm/Bm、磁場強度Hm、比視在功率Ss、振幅磁導率Ua等磁性參數 ，以及交流磁化曲線和損耗曲線。
設備特點
►採用計算機控制的程控化電源搭配高精度功率分析儀 ，整個測試過程自動完成 。測試項目
閉路樣品
将樣品、磁化線圈（N1）、測量線圈（N2）共同組成一個空載變壓器。可測量環形、矩形，CD形、EE形、UU形，PQ形等具有閉合磁路結構的試樣。
| 材料 | 測量參數 | 适用标準 |
| 矽鋼、非晶、納米晶、坡莫合金和SMC軟磁複合材料等 | Ps、Bm、Hm、Ss、ua，以及交流磁化曲線和損耗曲線 |
GB/T 3658-2022 GB/T 19346.1-2017 |

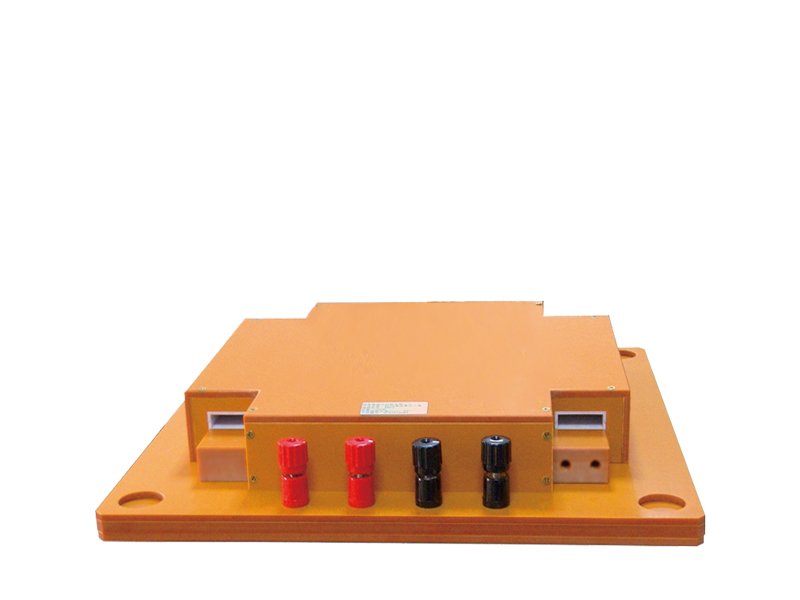

愛潑斯坦方圈
愛潑斯坦方圈是用於測量電工鋼帶磁特性參數的磁化裝置。由四個線圈和空氣磁通補償線圈組成,四個線圈的每一個都包含初級磁化繞組和次級感應繞組。測試時由初級線圈、次級線圈和作爲鐵芯的電工鋼帶試樣組成一個空載變壓器。
| 型号 | ES-700P | ES-200 |
| 适用标準 | GB3655-2022和IEC 60404-2 | GB 10129-2019 |
| 等效磁路 | 940mm | 940mm |
| 線圈匝數 | N1=N2=700匝 | N1=N2=200匝 |
| 适用頻率 | 40Hz〜400Hz | 400Hz～10kHz |
| 測量範圍 |
取向矽鋼 ：Bm1.0T～1.8T，Hm≤1000A/m 無取向矽鋼：Bm0.8T～1.5T，Hm≤10kA/m |
|
| 樣品尺寸 | 寬30mm±0.2mm,長280～320mm±0.5mm | |
| 試樣質量 | 240g〜1000g | 200g〜1000g |
SST-500磁導計
磁導計是用於電工鋼帶單片樣品測量時的磁化裝置，由磁轭、勵磁線圈和極靴等組成。測試時将被測試樣放入磁導計中與磁轭一起構成閉合磁路。
可根據用戶要求定制各種規格的非标磁導計。
| 測量參數 | 技術指标 |
| 适用标準 | GB13789-2022 和IEC 60404-3 |
| 适用頻率範圍 | 50Hz〜150Hz |
| 測量範圍 |
取向矽鋼：Bm1.0T～1.8T，Hm≤1000A/m 無取向矽鋼：Bm0.8T～1.5T，Hm≤10kA/m |
| 樣品尺寸 | 500mm X 500mm（單片） |
| 試樣質量 | 240g〜1000g（建議） |

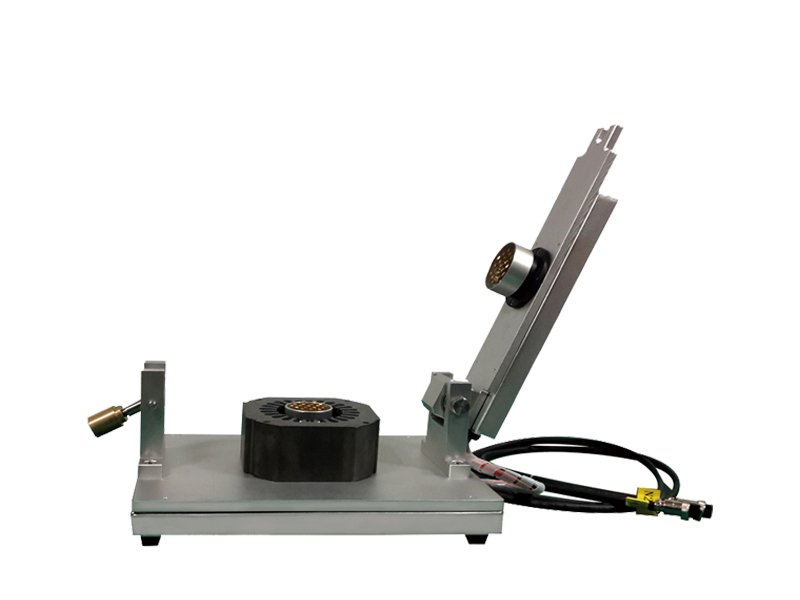

3.4. 鐵芯測試工裝（定制）
可根據用戶測試要求定制鐵芯測試工裝 ，用於非晶卷繞磁芯和電機定子鐵芯等磁性器件的快速測量。
技術參數
| ※ 使用環境 | |||
| 參數 | 技術指标 | ||
| 輸入電源 | 單相220V，50Hz~60Hz | ||
| 使用環境 | 環境溫度 ：23±5℃；環境濕度：30～75%RH | ||
| 外磁場幹擾 | 應絕對避免 | ||
| 熱平衡時間 | 10分鍾 | ||
| ※ MATS-3120M矽鋼測量裝置 | |||
| 子型号 |
MATS-3120M/ 100 |
MATS-3120M/ 500 |
MATS-3120M/ 1000 |
| TPS-1000A寬頻程控測試電源 | |||
| 參數 | 技術指标 | ||
| 子型号 | TPS-1000A/100M2 | TPS-1000A/500M2 | TPS-1000A/1000M2 |
| 最大輸出功率 | 2000VA有效值（正弦波） | ||
| 頻率範圍 | 40Hz～100Hz | 40Hz～500Hz | 40Hz～1000Hz |
| 頻率細度 | < 0.1%×當前值，頻率誤差< 0.05% | < 0.1%×當前值，頻率誤差< 0.05% | < 0.1%×當前值 ，頻率誤差< 0.05% |
| 輸出電壓 | 0～200V自動量程 | 0～200V自動量程 | 0～200V自動量程 |
| 最大輸出電流 | 30A | 30A | 30A |
| 标準接口 | RJ45，RS-232 | RJ45，RS-232 | RJ45，RS-232 |
| 鎖定磁場Hm | √ | √ | √ |
| 鎖定磁感Bm | √ | √ | √ |
| 電流法 | √ | √ | √ |
| 備注：以上功率、電壓、電流均爲有效值描述 | |||
| ※ LZ-300功率分析儀 | |||
| 參數 | 技術指标 | ||
| 子型号 | LZ-300/3030M | ||
| 頻率測量 | 40Hz～10kHz | ||
| 電流測量 | 0～30A | ||
| 電流測量精度 | 示值0.2%（≤400Hz）【大於400Hz時：≤示值0.5%】 | ||
| 電壓測量 | 0～300V | ||
| 電壓測量精度 | 示值0.2%（≤400Hz）【大於400Hz時：≤示值0.5%】 | ||
| 採樣速率 | 42MHz | ||
| 採樣分辨率 | 12Bit | ||
| 相位精度 | 示值1% ±0.05° | ||
| 備注：以上功率、電壓、電流均爲有效值描述 | |||
| ► 依據GB/T 3655-2022，在50Hz、60Hz頻率下 ，使用25cm愛潑斯坦方圈測量30mm×300mm的矽鋼标樣: | ||||||||
| 被測參數 | Ps(%) | Hrms(%) | Bm(%) | Hm(%) | ||||
| 不確定度(k=2) | 1 | 2 | 1 | 2 | ||||
| 重複性(恒溫) | ± 0.5 | ± 1 | ± 0.5 | ± 1 | ||||
| ► 依據GB/T 13789-2022，在50Hz、60Hz頻率下 ，使用SST-500單片磁導計測量500mm×500mm的矽鋼标樣: | ||||||||
| 被測參數 | Ps(%) | Hrms(%) | Bm(%) | Hm(%) | ||||
| 不確定度(k=2) | 1.5 | 2 | 1 | 3 | ||||
| 重複性(恒溫) | ± 0.5 | ± 1 | ± 0.5 | ± 1 | ||||
| ► 依據國标GB/T 3658-2022，在40Hz～1000Hz頻率下，測量坡莫合金環形試樣： | ||||||||
| 被測參數 | Ps(%) | μa(%) | δ(%) | Bm(%) | Hm(%) | |||
| 不確定度(k=2) | 3 | 2 | —— | 1 | 1 | |||
| 重複性(恒溫) | ± 1.5 | ± 1 | ± 1 | ± 0.5 | ± 0.5 | |||
| ► 依據國标GB/T 19346.1-2017，在40Hz～1000Hz頻率下，測量非晶環形試樣： | ||||||||
| 被測參數 | Ps(%) | μa(%) | Ss(%) | Bm(%) | Hm(%) | |||
| 不確定度(k=2) | 3 | 3 | 3 | 1 | 1 | |||
| 重複性(恒溫) | ± 1.5 | ± 1.5 | ± 1.5 | ± 0.5 | ± 0.5 | |||
