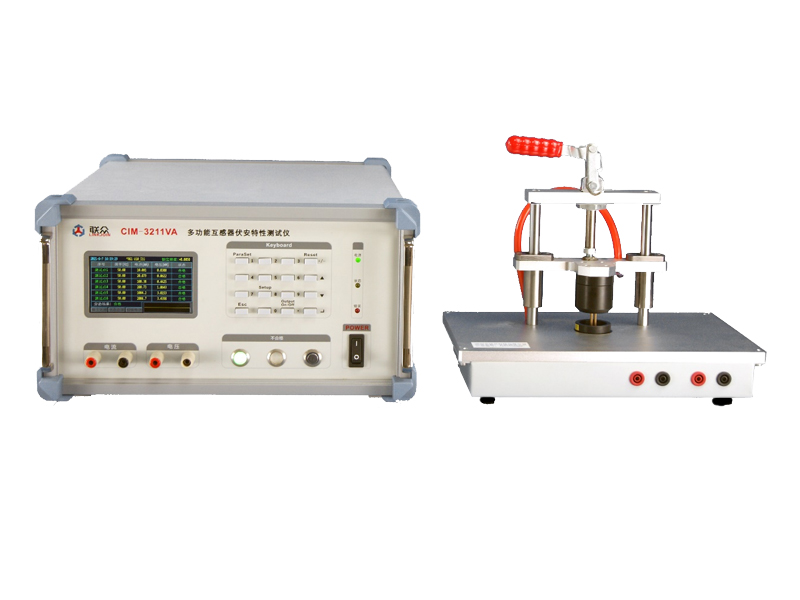

CIM-3211VA多功能互感器伏安特性測試儀
CIM-3211VA多功能互感器伏安特性測試儀可測量電流互感器磁芯在正弦波條件下的平均值或有效值感應電壓；可在50Hz～400Hz頻率範圍内，一次設定1～6個測試點 ，一鍵自動完成多點測量。儀器可預置合格上下限，對測量結果進行合格判定。支持RS232和DB25接口，可與PLC連接，适用於自動化檢測配套。
CIM-3211VA多功能互感器伏安特性測試儀可測量電流互感器磁芯在正弦波條件下的平均值或有效值感應電壓；可在50Hz～400Hz頻率範圍内，一次設定1～6個測試點，一鍵自動完成多點測量。儀器可預置合格上下限，對測量結果進行合格判定 。支持RS232和DB25接口，可與PLC連接，适用於自動化檢測配套。
技術參數
| 使用環境 | |||||||
| 參數 | 技術指标 | ||||||
| 輸入電源 | 單相220V，50Hz | ||||||
| 使用環境 | 環境溫度：23±5℃；環境濕度：30～75%RH | ||||||
| 外磁場幹擾 | 應絕對避免 | ||||||
| 熱平衡時間 | 10分鍾 | ||||||
| 系統 | |||||||
| 參數 | 技術指标 | ||||||
| 系統語言 | 中文 | ||||||
| 顯 示 屏 | 4.5寸854×480高分辨率IPS顯示屏 | ||||||
| 輸出 | |||||||
| 參數 | 技術指标 | ||||||
| 頻率範圍 | 50Hz~400Hz（頻率步進1Hz） | ||||||
| 最大輸出電流 | 2000mA | ||||||
| 電流設定細度 | 1mA | ||||||
| 最大輸出電壓 | 5V | ||||||
| 電壓輸出準確度 | ±0.5%設定值+0.5%滿度值 | ||||||
| 穩定度(%/1分鍾) | 0.25% | ||||||
| 採樣 | |||||||
| 電流採樣 | 電壓採樣 | ||||||
| 採樣量程 | 量程1 | 量程2 | 量程3 | 量程1 | 量程2 | 量程3 | |
| 20mA | 200mA | 2000mA | 2mV | 20mV | 200mV | ||
| 採樣分辨率 | 0.001mA | 0.01mA | 0.1mA | 0.1uV | 1uV | 10uV | |
| 顯示分辨率 | 0.1mA | 0.1mA | 1mA | 1uV | 0.01mV | 0.1mV | |
| 測量準確度 | ±0.3%讀數值+0.3%滿度值±0.1mA | ±0.3%讀數值+0.3%滿度值±10uV | |||||
| 採樣重複性(%) | 0.50% | ±2.5% | ±1.0% | ±0.5% | |||
| 功能 | |||||||
| 參數 | 技術指标 | ||||||
| 合格判定 | 上、下限（支持每一個測試點設置對應的上下限） | ||||||
| 功 能 | 可一次設置1〜6個測試點，自動連續測量 | ||||||
| 測試速率 | 3秒/次（多點自動測量時） | ||||||
| 擴展接口 | RS232、DB25 | ||||||
