MATS-3130SA軟磁動态測量裝置

       MATS-3130SA軟磁動态測量裝置可自動測量金屬磁粉芯等低磁導率軟磁材料在1kHz~300kHz交流條件下磁性參數：Ps、δ、Bm、Hm、Ss和，μa可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動态磁特性參數。

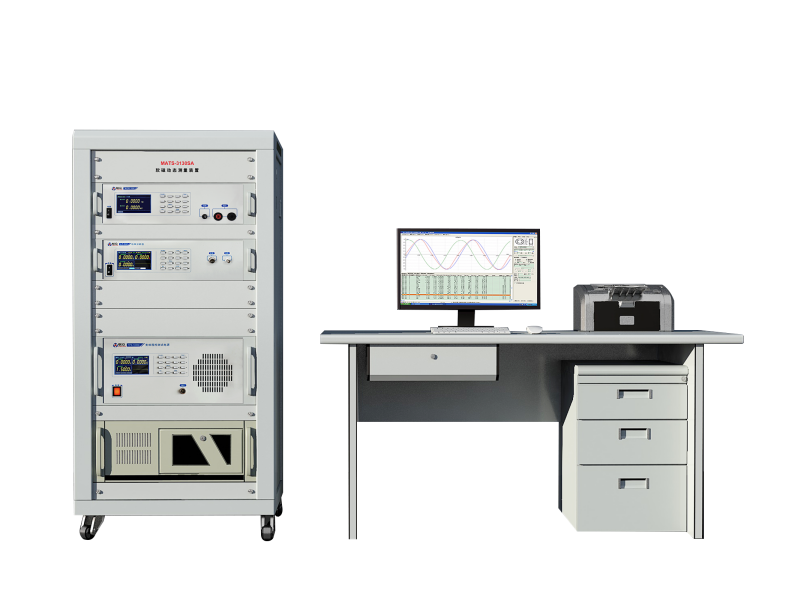

       系統由工控計算機、TPS系列寬頻程控測試電源、LZ系類功率分析儀和功率補償模塊組成，系統採用自動功率補償技術，最大勵磁功率可達到3000VA，有效解決瞭大功率低磁導率軟磁器件的功耗無法測量的問題。
       配置MATS磁性自動測試系統V7.0——SMTest軟磁動态測量軟件，可實現各種複雜的磁特性測試以及數據管理。
       MATS-3130SA軟磁動态測量裝置可自動測量金屬磁粉芯等低磁導率軟磁材料在1kHz~300kHz交流條件下磁性參數：Ps、δ、Bm、Hm、Ss和，μa可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動态磁特性參數。
       系統由工控計算機、TPS系列寬頻程控測試電源、LZ系類功率分析儀和功率補償模塊組成，系統採用自動功率補償技術 ，最大勵磁功率可達到3000VA，有效解決瞭大功率低磁導率軟磁器件的功耗無法測量的問題。
       配置MATS磁性自動測試系統V7.0——SMTest軟磁動态測量軟件，可實現各種複雜的磁特性測試以及數據管理。



測試項目

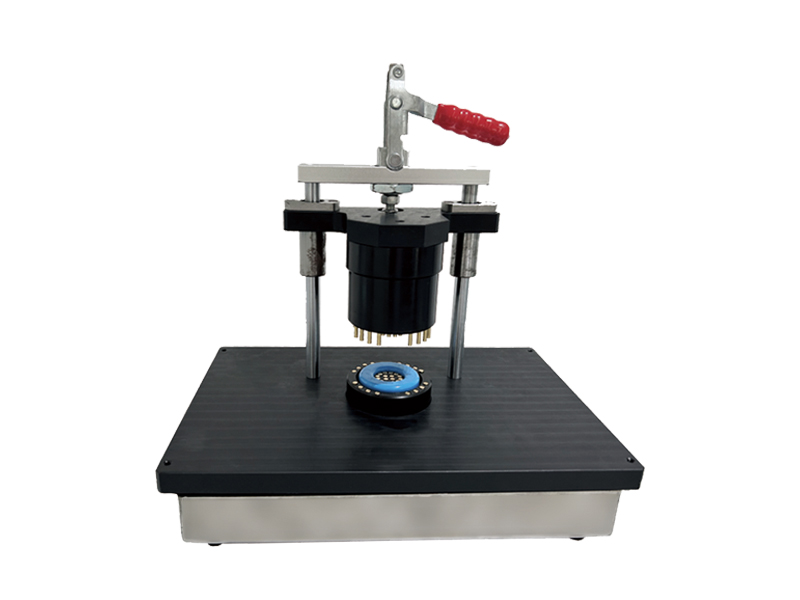

1、雙繞組測量

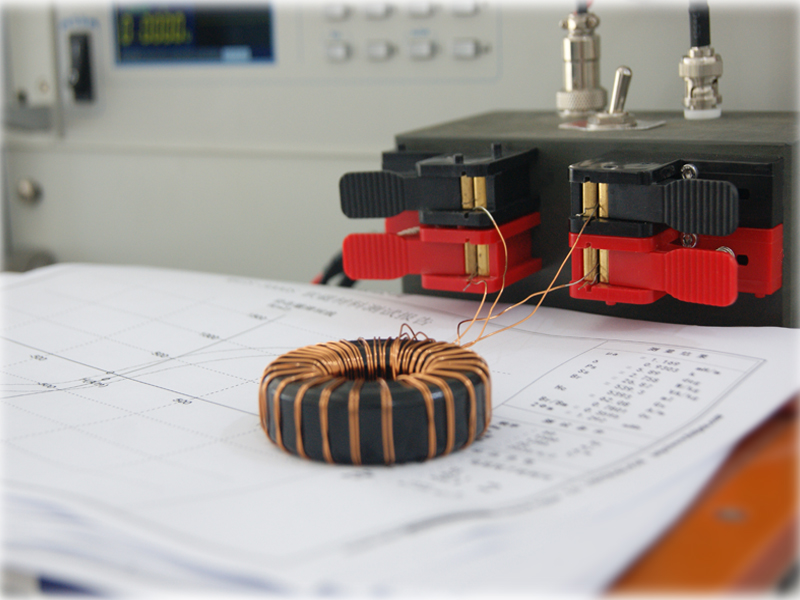

測試樣品形狀:直接在樣品上繞制勵磁（N1）和感應（N2）線圈測量環形、矩形、EE形和EI形等閉路樣品;
測試樣品種類;可測試鐵矽鋁、鐵鋁、非晶/納米晶、矽鋼、坡莫合金金屬磁粉芯和軟磁鐵氧體等軟磁材料;
測試參數:測量軟磁材料的動态磁性參數，可準確測量μa、δ、Ps、Br和Hc，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動态磁性參數;

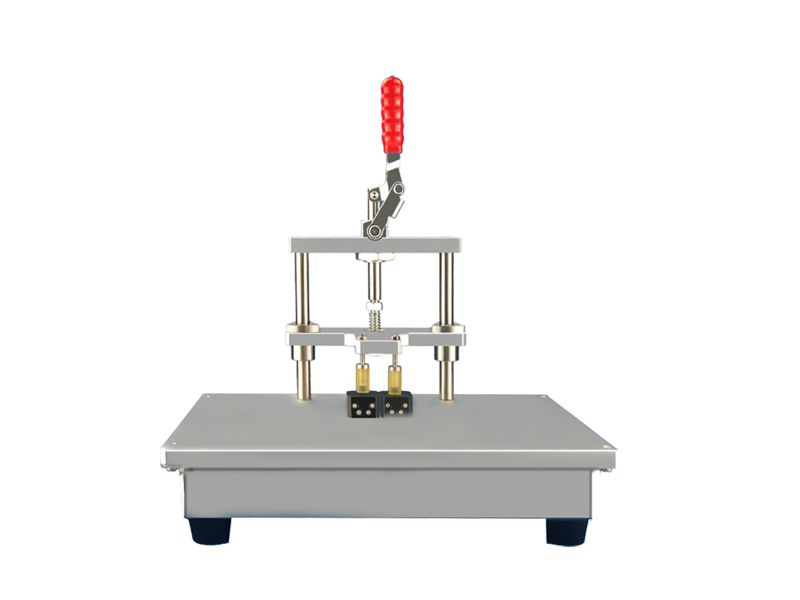

2、單繞組測量
設備支持單繞組測量，可直接測量光伏儲能電感和環形電感等磁性器件。此時，功耗Pe包含繞組線圈的線損;


技術參數
1、硬件參數

※ 使用環境
參數 技術指标
輸入電源 單相220V，50Hz~60Hz
使用環境 環境溫度：23±5℃；環境濕度：30～75%RH
外磁場幹擾 應絕對避免
熱平衡時間 10分鍾
※MATS-3130SA軟磁動态測量裝置
子型号 MATS-3130SA/1210A MATS-3130SA/2010A MATS-3130SA/3010A
※TPS-500A寬頻程控測試電源
參數 技術指标
子型号 TPS-500A/1210A TPS-500A/2010A TPS-500A/3010A
最大輸出功率 500VA 正弦波 500VA 正弦波 500VA 正弦波
頻率範圍 1kHz～120kHz 1kHz～200kHz 1kHz～300kHz
頻率細度 < 0.1%×當前值，頻率誤差< 0.05% < 0.1%×當前值，頻率誤差< 0.05% < 0.1%×當前值 ，頻率誤差< 0.05%
輸出電壓 0～300V自動量程 0～300V自動量程 0～300V自動量程
最大輸出電流 10A 10A 10A
标準接口 RJ45，RS-232 RJ45，RS-232 RJ45，RS-232
備注：以上功率 、電壓、電流均爲有效值描述
※ LZ-300功率分析儀
參數 技術指标
子型号 LZ-300/3010A
頻率測量 1kHz～300kHz
電壓測量 0～300V自動量程
電壓測量精度 ≤示值0.5%
電流測量 0～10A自動量程
電流測量精度 ≤示值0.5%
採樣速率 42MHz
採樣分辨率 12Bit
相位精度 示值1% ±0.05°
備注：以上功率、電壓、電流均爲有效值描述
※ ACR-100功率補償模塊
參數 技術指标
子型号 ACR-100/3010B
工作頻率範圍 10k〜300kHz
最大工作電壓 300V
最大工作電流 10A
最大補償功率 3000VA
補償方式 自動
備注：以上功率、電壓、電流均爲有效值描述；功率補償目前僅用於鎖定磁感Bm測量模式，不支持鎖定磁場測量。


2、系統技術指标

在100kHz下測試金屬磁粉芯标準環形樣品，技術指标如下：
被測參數 不確定度（k=2） 重複性(恒溫)
損耗角範圍 0.5° 1° 1.5° ≥3° 0.5° 1° 1.5° ≥3°
Ps 25% 15% 10% 3% ±10% ±5% ±3.5% ±1.5%
δ 20% 12% 8% 3%  ±0.05°  ±0.05°  ±0.05°  ±0.05°
ua 3% 3% 3% 3% ±1.5% ±1.5% ±1.5% ±1.5%
Ss 3% 3% 3% 3% ±1.5% ±1.5% ±1.5% ±1.5%
Hm 1% 1% 1% 1% ±0.5% ±0.5% ±0.5% ±0.5%
Bm 1% 1% 1% 1% ±0.5% ±0.5% ±0.5% ±0.5%



SMTest測量軟件
1、運行環境：測量軟件運行於Windows操作系統下，操作簡捷；
2、系統語言：中文；
3、有多種單位制式可選，以保證不同用戶各自的使用習慣；
4、支持環形、EE、EI、CD、矩形、雙孔、BS和其它等各種形狀樣品參數的輸入；
5、可根據樣品外形尺寸計算樣品的有效截面積和有效磁路長度；
6、支持一次設置多組測量條件，可同時設置固定頻率、固定Bm、和固定Hm等多種測量模式，一鍵完成多條件測試；
7、每組一次設置1～100個測試點，支持批量快速設置；
8、設置的測量條件保存到“保存的測量條件”，無需重複輸入測量條件；
9、文件系統採用數據庫格式，可輸出測試結果到Excel表格中；
10、測試數據自動保存，支持曆史數據查詢、調入和删除；
