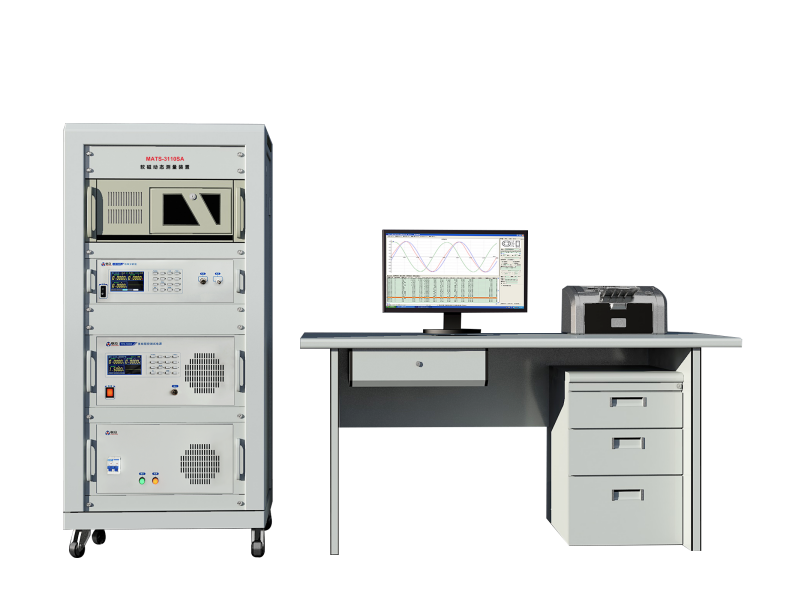

MATS-3110SA軟磁動态測量裝置
MATS-3110SA軟磁動态測量裝置可自動測量鐵矽鋁、鐵鋁、軟磁鐵氧體、坡莫合金、非晶/納米晶和矽鋼等軟磁材料在40Hz～300kHz（連續頻率）條件下的交流磁性參數：Ps、Bm、Hm、Ss，μa、δ、Br和Hc，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動态磁特性參數。
測試系統由工控計算機、低頻系列測試電源（如有）與TPS系列寬頻程控測試電源和LZ系列功率分析儀組成，配置MATS磁性自動測試系統V7.0——SMTest軟磁動态測量軟件，可實現各種複雜的磁特性測試以及數據管理。
MATS-3110SA軟磁動态測量裝置可自動測量鐵矽鋁、鐵鋁、軟磁鐵氧體 、坡莫合金 、非晶/納米晶和矽鋼等軟磁材料在40Hz～300kHz（連續頻率）條件下的交流磁性參數 ：Ps、Bm、Hm、Ss，μa、δ、Br和Hc，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動态磁特性參數。測試系統由工控計算機、低頻系列測試電源（如有）與TPS系列寬頻程控測試電源和LZ系列功率分析儀組成，配置MATS磁性自動測試系統V7.0——SMTest軟磁動态測量軟件 ，可實現各種複雜的磁特性測試以及數據管理。

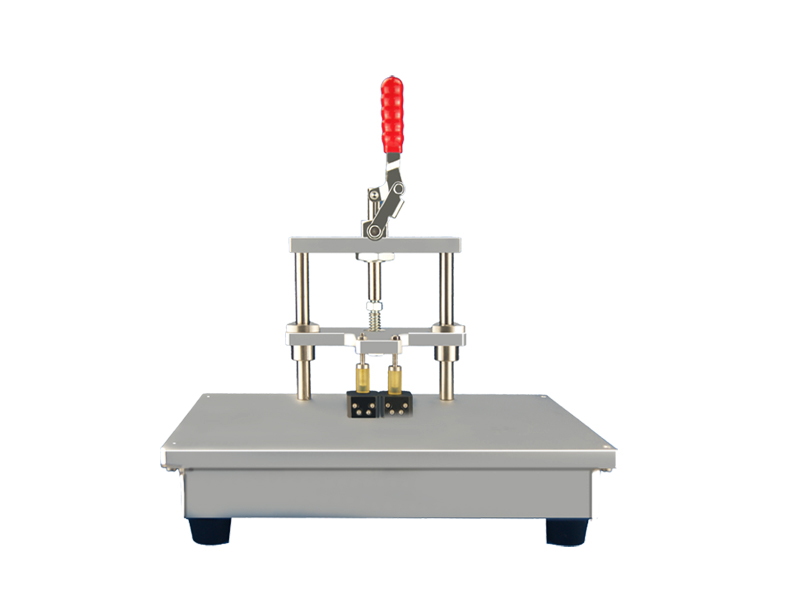

測試項目

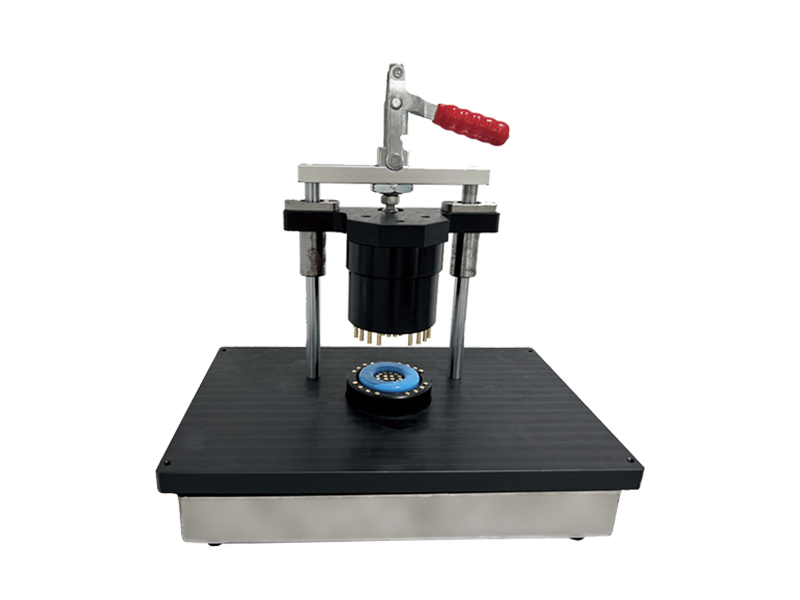

1、閉路樣品
→
| 将樣品、磁化線圈（N1）、測量線圈（N2）共同組成一個空載變壓器。可測量環形、矩形 ，CD形、EE形、UU形，PQ形等具有閉合磁路結構的試樣。 | ||
| 材料 | 測量參數 | 适用标準 |
| 矽鋼、非晶、納米晶、坡莫合金和SMC軟磁複合材料等 | Ps、Bm、Hm、Ss、ua，以及交流磁化曲線和損耗曲線 |
GB/T 3658-2008 GB/T 19346.1-2017 |
2、愛潑斯坦方圈
→
| 愛潑斯坦方圈是用於測量電工鋼帶磁特性參數的磁化裝置。由四個線圈和空氣磁通補償線圈組成,四個線圈的每一個都包含初級磁化繞組和次級感應繞組。測試時由初級線圈 、次級線圈和作爲鐵芯的電工鋼帶試樣組成一個空載變壓器。 | |||
| 型号 | ES-700 | ES-200 | |
| 适用标準 | GB3655-2022和IEC 60404-2 | GB 10129-2019 | |
| 等效磁路 | 940mm | 940mm | |
| 線圈匝數 | N1=N2=700匝 | N1=N2=200匝 | |
| 适用頻率 | DC〜400Hz | 400Hz～10kHz | |
| 推薦測量範圍 |
取向矽鋼：Bm1.0T～1.8T，Hm≤1000A/m 無取向矽鋼：Bm0.8T～1.5T，Hm≤10kA/m |
||
| 樣品尺寸 | 寬30mm±0.2mm,長280～320mm±0.5mm | ||
| 試樣質量 | 240g〜1000g | 200g〜1000g | |
技術參數
1、硬件參數
| ※ 使用環境 | ||||||
| 參數 | 技術指标 | |||||
| 輸入電源 | 單相220V，50Hz~60Hz | |||||
| 使用環境 | 環境溫度：23±5℃；環境濕度 ：30～75%RH | |||||
| 外磁場幹擾 | 應絕對避免 | |||||
| 熱平衡時間 | 10分鍾 | |||||
|
※ MATS-3110SA軟磁動态測量裝置 |
||||||
| 子型号 | MATS-3110SA/0510B | MATS-3110SA/1210B | MATS-3110SA/2010B | MATS-3110SA/3010B | MATS-3110SA/1010B | |
| 低頻段系列測量電源 | ||||||
| 參數 | 技術指标 | |||||
| 子型号 | MATS-3100M/1000 | TPS-1000A/1000M1 | ||||
| 最大輸出功率 | 500VA正弦波 | 1000VA正弦波 | ||||
| 頻率範圍 | 40Hz～1kHz | 40Hz～1kHz | ||||
| 頻率細度 | < 0.1%×當前值，頻率誤差< 0.05% | < 0.1%×當前值，頻率誤差< 0.05% | ||||
| 輸出電壓 | 0～150V自動量程 | 0～150V自動量程 | ||||
| 最大輸出電流 | 10A | 20A | ||||
| 标準接口 | RJ45，RS-232 | RJ45，RS-232 | ||||
| 鎖定Bm | √ | √ | ||||
| 鎖定Hm | √ | √ | ||||
| TPS-500A/TPS-1000A寬頻程控測試電源 | ||||||
| 參數 | 技術指标 | |||||
| 子型号 |
TPS-500A/ 0510B |
TPS-500A/ 1210B |
TPS-500A/ 2010B |
TPS-500A/ 3010B |
TPS-1000A/ 1010B |
|
| 最大輸出功率 | 500VA正弦波 | 500VA正弦波 | 500VA正弦波 | 500VA 正弦波 | 1000VA 正弦波 | |
| 頻率範圍 | 1kHz～50kHz | 1kHz～120kHz | 1kHz～200kHz | 1kHz～300kHz | 1k～100kHz | |
| 頻率細度 | < 0.1%×當前值 ，頻率誤差< 0.05% | < 0.1%×當前值，頻率誤差< 0.05% | < 0.1%×當前值 ，頻率誤差< 0.05% | < 0.1%×當前值，頻率誤差< 0.05% | < 0.1%×當前值 ，頻率誤差< 0.05% | |
| 輸出電壓 | 0～300V自動量程 | 0～300V自動量程 | 0～300V自動量程 | 0～300V自動量程 | 0～300V自動量程 | |
| 最大輸出電流 | 10A | 10A | 10A | 10A | 10A | |
| 标準接口 | RJ45，RS-232 | RJ45，RS-232 | RJ45，RS-232 | RJ45，RS-232 | RJ45，RS-232 | |
| 鎖定Bm | √ | √ | √ | √ | √ | |
| 鎖定Hm | √ | √ | √ | √ | √ | |
| 子型号 | MATS-3110SA/0210B | |||||
| TPS-500A寬頻程控測試電源 | ||||||
| 參數 | 技術指标 | |||||
| 子型号 | TPS-500A/0210B | |||||
| 最大輸出功率 | 500VA正弦波 | |||||
| 頻率範圍 | 40Hz～20kHz | |||||
| 頻率細度 | < 0.1%×當前值，頻率誤差< 0.05% | |||||
| 輸出電壓 | 0～300V自動量程 | |||||
| 最大輸出電流 | 10A | |||||
| 标準接口 | RJ45，RS-232 | |||||
| 鎖定Bm | √ | |||||
| 鎖定Hm | √ | |||||
| 備注：以上功率、電壓、電流均爲有效值描述 | ||||||
| ※ LZ-300 功率分析儀 | ||||||
| 參數 | 技術指标 | |||||
| 子型号 | LZ-300 /3010B | LZ-300 /3020B | ||||
| 頻率測量 | 40Hz～300kHz | 40Hz～300kHz | ||||
| 電壓測量 | 0～300V自動量程 | 0～300V自動量程 | ||||
| 電壓測量精度 |
示值0.2%（≤400Hz） 【大於400Hz時 ：≤示值0.5%】 |
示值0.2%（≤400Hz） 【大於400Hz時 ：≤示值0.5%】 |
||||
| 電流測量 | 0～10A自動量程 | 0～20A自動量程 | ||||
| 電流測量精度 |
示值0.2%（≤400Hz） 【大於400Hz時：≤示值0.5%】 |
示值0.2%（≤400Hz） 【大於400Hz時：≤示值0.5%】 |
||||
| 採樣速率 | 42MHz | 42MHz | ||||
| 採樣分辨率 | 12Bit | 12Bit | ||||
| 相位精度 | 示值1% ±0.05° | 示值1% ±0.05° | ||||
| 備注：以上電壓、電流均爲有效值描述 | ||||||
2、系統技術指标
| ► 依據GB/T 3655-2022，在50Hz、60Hz頻率下 ，使用25cm愛潑斯坦方圈測量30mm×300mm的矽鋼标樣: | ||||||||
| 被測參數 | Ps(%) | Hrms(%) | Bm(%) | Hm(%) | ||||
| 不確定度(k=2) | 1 | 2 | 1 | 2 | ||||
| 重複性(恒溫) | ± 0.5 | ± 1 | ± 0.5 | ± 1 | ||||
| ► 依據GB/T 13789-2022，在50Hz、60Hz頻率下，使用SST-500單片磁導計測量500mm×500mm的矽鋼标樣: | ||||||||
| 被測參數 | Ps(%) | Hrms(%) | Bm(%) | Hm(%) | ||||
| 不確定度(k=2) | 1.5 | 2 | 1 | 3 | ||||
| 重複性(恒溫) | ± 0.5 | ± 1 | ± 0.5 | ± 1 | ||||
| ► 依據國标GB/T 3658-2022，在40Hz～200kHz頻率下 ，測量坡莫合金環形試樣： | ||||||||
| 被測參數 | Ps(%) | μa(%) | δ(%) | Bm(%) | Hm(%) | |||
| 不確定度(k=2) | 3 | 2 | —— | 1 | 1 | |||
| 重複性(恒溫) | ± 1.5 | ± 1 | ± 1 | ± 0.5 | ± 0.5 | |||
| ► 依據國标GB/T 19346.1-2017，測量非晶環形試樣： | ||||||||
| 被測參數 | Ps(%) | μa(%) | Ss(%) | Bm(%) | Hm(%) | |||
| 不確定度(k=2) | 3 | 3 | 3 | 1 | 1 | |||
| 重複性(恒溫) | ± 1.5 | ± 1.5 | ± 1.5 | ± 0.5 | ± 0.5 | |||
SMTest測量軟件
1、運行環境：測量軟件運行於Windows操作系統下，操作簡捷;
2、系統語言：中文;
3、有多種單位制式可選 ，以保證不同用戶各自的使用習慣;
4、支持環形、EE、EI、CD、矩形、雙孔、BS和其它等各種形狀樣品參數的輸入;
5、可根據樣品外形尺寸計算樣品的有效截面積和有效磁路長度;
6、支持一次設置多組測量條件，可同時設置固定頻率、固定Bm和固定Hm等多種測量模式，一鍵完成多條件測試;
7、每組一次設置1～100個測試點，支持批量快速設置;
8、設置的測量條件保存到“保存的測量條件”，無需重複輸入測量條件;
9、文件系統採用數據庫格式，可輸出測試結果到Excel表格中;
10、測試數據自動保存，支持曆史數據查詢、調入和删除;
