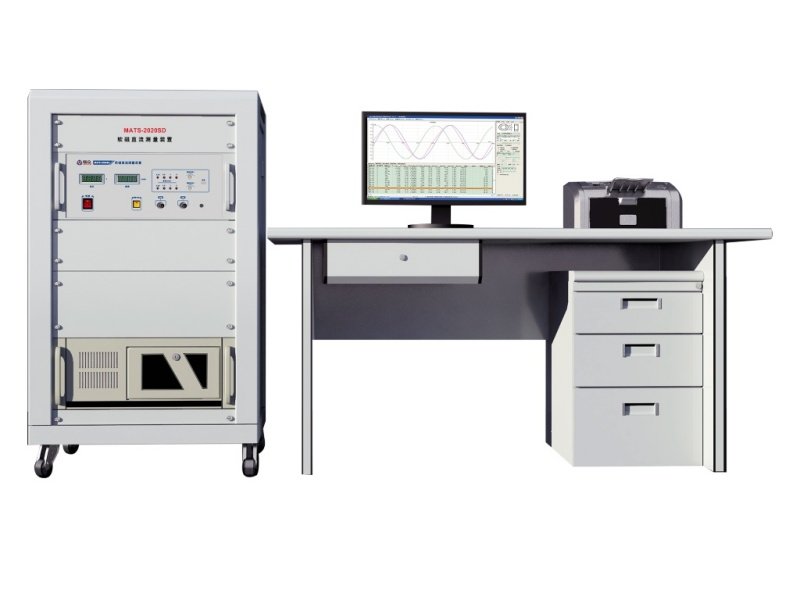

MATS-2020SD軟磁直流測量裝置可自動測量軟磁材料在靜态（直流）條件下的基本磁化曲線和磁滞回線，準確測量起始磁導率μi、最大磁導率μm、飽和磁感應強度Bs、剩磁Br、矯頑力Hc和磁滞損耗Pu等靜态磁特性參數。

MATS-2020SD軟磁直流測量裝置是依照經典沖擊法的測量原理，採用計算機控制技術和A/D、D/A相結合，以電子積分器取代傳統的沖擊檢流計，實現微機控制下的模拟沖擊法測量，不僅可以完全消除經典沖擊法中因使用沖擊檢流計所帶來的非瞬時性誤差，而且測量精度高、速度快、重複性好，可消除各種人爲因數的影響，爲研究材料磁化過程機理提供可靠的依據。

測試項目

1.閉路樣品
将樣品、磁化線圈（N1）、測量線圈（N2）共同組成一個空載變壓器。可測量環形、矩形，CD形、EE形、UU形，PQ形等具有閉合磁路結構的試樣；環樣退磁因子爲0，磁力線集中於磁環内部，外場等於内場，是測量軟磁材料磁特性較爲理想的形狀。

材料	測量參數	适用标準
純鐵、精密合金、非晶/納米晶、矽鋼、軟磁鐵氧體、金屬磁粉芯……	ui、um、Bs、Br、Hc、Pu、基本磁化曲線和磁滞回線	GB/T 13012-2008 IEC 60404-4
磁滞合金	Pu、Ku、Hu和Bu……	GB/T14988-2008

2. 開路樣品：需選配螺線管、磁導計或愛潑斯坦方圈等勵磁裝置。
2.1. 螺線管
螺線管由一根導線繞在圓柱形絕緣骨架上組成，可以在沿軸線方向上産生一個較大的磁場均勻區。将被測試樣放入一個均勻且單向的磁場中磁化。值得注意的是：開路試樣磁化須克服退磁場HN，退磁因子N與試樣的形狀及幾何尺寸有關，且N不爲常數。
螺線管可測量條狀、棒狀和片狀試樣；試樣要求長徑比＞20：1。

材料	測量參數	适用标準
弱磁材料	相對磁導率ur（1〜4）	GJB 937-90
溫度補償合金	磁場8kA/m下的磁感B和B随溫度的減落差	JBT 9501-2002
非晶/納米晶/純鐵等	Bs，Hc	無标準

2.2. A類磁導計
磁導計是用於測量電工純鐵，鐵钴合金、導磁不鏽鋼等軟磁開路樣品的Bs、Br、Hc和磁滞回線等磁特性參數的磁化裝置，由磁轭、勵磁線圈和極靴等組成，測量時将被測試樣放入磁導計中與磁轭一起構成閉合磁路。

測量參數	技術指标
适用标準	GB/T 13012-2008
測量參數	飽和磁感應強度Bs
測試樣品種類	條狀、棒狀、片狀
最大磁場	120kA/m
試樣規格	長度＞250mm

2.3. 愛潑斯坦方圈

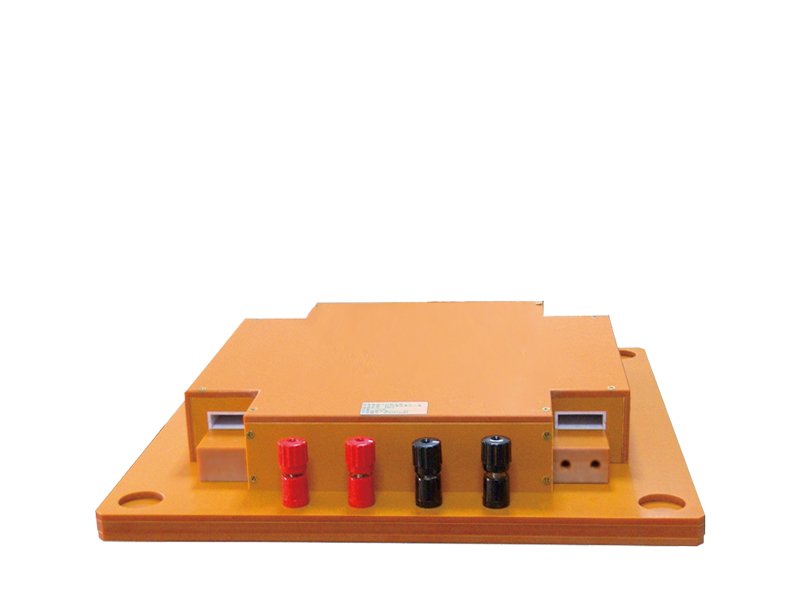

愛潑斯坦方圈是用於測量電工鋼帶磁特性參數的磁化裝置。由四個線圈和空氣磁通補償線圈組成,四個線圈的每一個都包含初級磁化繞組和次級感應繞組。測試時由初級線圈、次級線圈和作爲鐵芯的電工鋼帶試樣組成，形成一個空載變壓器。

測量參數	技術指标
适用标準	GB3655-2008和IEC 60404-2
測量參數	ui、um、Bs、Br、Hc、Pu、基本磁化曲線和磁滞回線
等效磁路	940mm
樣品尺寸	寬30mm±0.2mm,長280～320mm±0.5mm
試樣質量	240g〜1000g

技術參數

※ 使用環境
參數	技術指标
輸入電源	單相220V，50Hz
使用環境	環境溫度：23±5℃；環境濕度：30～75%RH
外磁場幹擾	應絕對避免
熱平衡時間	10分鍾
※ MATS-2020SD軟磁直流測量裝置
型号	MATS-2020SD/k50		MATS-2010SD/k100			MATS-2020SD/k100
最大輸出功率	500VA		1000VA			1000VA
輸出電壓	0～±50V		0～±50V			0～±50V
輸出電流	1mA～10A		2mA～20A			2mA～20A
電流細度	< 0.1%×當前量程
電流穩定度	優於0.05%
積分通道	單積分		單積分			雙積分
量程	0.25、0.5、1、2、5、10、20 mWb七檔自動量程
靈敏度	0.05μWb(沖擊法)；0.1μWb(磁場掃描法)
A/D，DA轉換	16Bit
轉換精度	0.01%（滿量程）
※ 選配件
配件名稱	MATS-2020SD/k50		MATS-2010SD/k100			MATS-2020SD/k100
螺線管	√		√			√
A類磁導計	Х		Х			√
愛潑斯坦方圈	√		√			√
備注：√表示支持此功能，Х表示不支持此功能
※ 裝置技術指标
► 依據國标GB/T13012-2008，採用沖擊法測量标準環形樣品（鐵氧體）時，技術指标如下：
被測參數	Bs(%)	Br(%)		Hc(%)	μm(%)		μi (%)
不確定度(k=2)	1	1		1.5	2		5
重複性(恒溫)	±0.5	±0.5		±0.5	±1		±3
►依據GJB937-90，用螺線管測試弱磁開路樣品				►依據GB/T13012-2008，用磁導計測試開路樣品
被測參數	μr (%)			被測參數	Bs (%)
不確定度(k=2)	2			不確定度(k=2)	2
重複性(恒溫)	±1.0			重複性(恒溫)	±1.0
