磁控濺射靶材透磁率測量解決方案
項目背景
磁控濺射靶材主要應用於電子及信息産業,如集成電路 、信息存儲、液晶顯示屏、激光存儲器、電子控制器件等;亦可應用於玻璃鍍膜領域;還可以應用於耐磨材料 、高溫耐蝕、高檔裝飾用品等行業。透磁率可以作爲評估磁性靶材透磁性能的有效指标，其測試方法還沒有相應的行業标準，很大程度上制約瞭國内磁性濺射靶材的研發 、制作及工業化生産。
解決方案
1、測試設備：CIM-3140RMT透磁率測量裝置 CIM-3140RMT透磁率測量裝置是一款樣品透磁測量設備 ，主要用於磁性濺射靶材包括PTFmean、PTFwarp、PTFrange、%PTFmax、%PTFmin、%PTFmean、%PTFwarp、 %PTFstdev等參數測量，並對測試結果進行統計分析，可繪制PTF曲線圖、%PTF曲線圖。 具有文件管理 、測試和數據（圖形）輸出等功能， 可滿足用戶對磁性濺射靶材的測試 、數據（報告）輸出及數據管理等需求。
2、設備特點
- ⑴、RMTest透磁測量系統爲綠色軟件 ，無需繁瑣的安裝過程。
- ⑵、測量軟件運行於Windows XP或 Win 7 操作系統下，符合Windows軟件規範，操作直觀簡捷。
- ⑶、採用橫向探頭測量樣品表面的透磁。
- ⑷、磁強計具備自動清零功能 ，能一鍵對表頭零點進行清零 。
- ⑸、可在軟件界面選擇磁場測試量程，無需通過手動按鍵切換量程檔位。
- ⑹、測試結果包含PTFmean、PTFwarp、PTFrange、%PTFmax、%PTFmin、%PTFmean、%PTFwarp等。
- ⑺、可導入多組數據進行多個半徑曲線對比。
- ⑻、測試結果在PTF或%PTF坐标上可以通過雙擊波形調出單點捕捉功能，可以在軟件界面最下方顯示鼠标 當前選中位置點的相對角度和磁場強度值。
- ⑼、儀器自帶水平儀。
- ⑽、支持各種型号的噴墨或激光打印機，可直接打印測試報告。
- ⑾、可直接通過E-mail發送彩色的測試報告。
- ⑿、有數據庫功能,可将測試數據輸出到EXCEL中，便於對測試結果進行分析。
- ⒀、可将測試報告轉換（保存）爲圖片文件 ，以方便在論文中插圖。
3、主要技術參數
|
項目 |
指标 |
|
|
系統控制 |
PC+6616PX 16位數據採集卡 |
|
|
X單軸行程 |
0-250mm，電動調節 |
|
|
Z單軸行程 |
0-200mm，手動調節 |
|
|
R旋轉軸 |
角度刻線間隔5度，旋轉速度1-6度/秒可調 |
|
|
測試時間 |
測試時間可調 ，最快60秒/圈 |
|
|
測量範圍 |
試樣外徑Φ100mm∽Φ600mm、高度≤50mm |
|
|
磁強計 |
量程 |
1KGs, 2KGs, 4KGs, 8KGs |
|
測量精度 |
滿量程達0.5% |
|
|
測量參數 |
PTFmean、PTFwarp、PTFrange、%PTFmax、%PTFmin、%PTFmean、%PTFwarp |
|
|
A/D數據採集 |
16Bits，旋轉分辨率：3600點/360º |
|
|
測量結果重複度 |
小於0.5% |
|
|
測量軟件 |
Windows 7運行環境，測量數據可以EXCEL形式保存在硬盤 ，可随時查詢 |
|
|
測量報告 |
透磁場坐标和透磁率坐标 |
|
|
合格判定 |
按标準進行判定 |
|

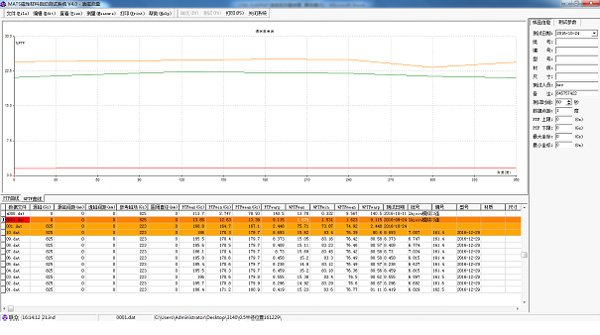

4、軟件界面

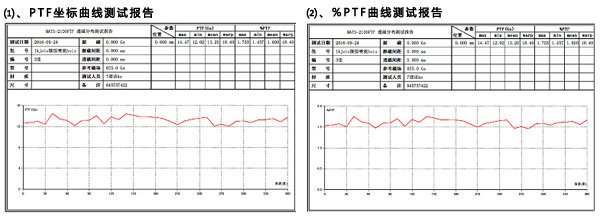

5、測試曲線.
