項目背景

　　随著近年汽車電子和自動化産業快速發展，配套電磁閥和繼電器産品應用發展迅速，相關企業在新産品研發過程中，迫切需要對磁性材料選型評價、磁性材料及元件質量控制和磁性元件制程工藝評價等建立有效的檢測手段。



需求分析

　　在電磁閥和繼電産品從研發到量産和過程中，主要包括：材料選型、磁路設計（有限元分析）、磁性材料或元件質量檢測和磁性零件工藝改進評價四個方面。

⑴、材料選型
：根據産品要求選擇不同材料進行測試獲得材料基本磁化曲線。

⑵、磁路設計（有限元分析）：設備可提供磁化曲線的原始數據，磁路設計時可直接導入到有限元分析等設計軟件中進行磁場仿真
，提高設計研發效率。 設計時可以選擇多種材料的數據進行仿真比較，選擇匹配的材料。

⑶、磁性材料及元件質量檢測：材料生産及應用企業對材料和元件出入廠時，均有明確的磁性能評價指标，通過檢測可以準確評價材料是否合格，材料的一緻性是否滿足要求。

⑷、工藝評價：軟磁材料在經過加工後，由於加工時的外力使材料内部産生應力，並因些影響到材料的磁性能（尤其對磁導率和矯頑力影響較大），通常需要通過熱處理消除材料在加工過程中所産生的應力。此時，可通過測量材料磁參數，對材料工藝進行評價。反之，在有一些磁性器件的特定應用領域，由於對零件的加工精度有著極其嚴格，爲瞭避免熱處理造成的零件形變，通常不做熱處理，工程人員會嘗試比較各種不同加工方法來減少加工過程中對材料磁性能的影響，檢測零件矯頑力來比較不同工藝條件對材料磁性能的影響，無疑是一種非常直觀有效的檢測手段。



解決方案

1、測試設備

　　MATS磁性材料自動測試系統：系統集成MATS-2010SD軟磁直流測量裝置和CIM-3200軟磁材料矯頑

力測量儀兩個子系統。



2、設備功能

⑴、MATS-2010SD軟磁直流測量裝置可自動測量軟磁材料在靜态（直流）條件下的基本磁化曲線和磁滞回線，準確測量起始磁導率μi、最大磁導率μm、飽和磁感應強度Bs、剩磁Br、矯頑力Hc和磁滞損耗Pu等靜态磁特性參數。

⑵、CIM-3200HC軟磁材料矯頑力測量儀可用於測量條狀、棒狀或片狀樣品和軟磁工件的矯頑力。



3、測試範圍



  測試參數 樣品形狀

MATS-2010SD 起始磁導率μi

最大磁導率μm

飽和磁感應強度Bs

剩餘磁感應強度Br

矯頑力Hc

磁滞損耗Pu

B(H)磁化曲線

B(H)磁滞回線

μ(H)磁導率曲線 環形

EE/EI型

UU/UI

矩形

CD型

雙孔

……

CIM-3200HC 矯頑力Hc 條狀、片狀和

棒狀軟磁零件

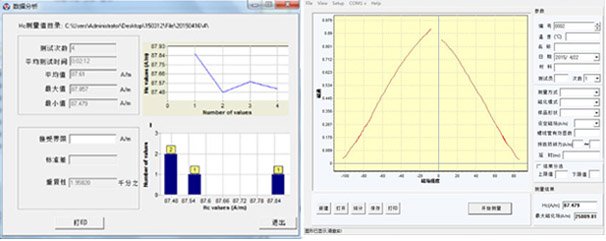

4、軟件界面

⑴、軟磁測試界面





⑵、矯頑力測試界面
