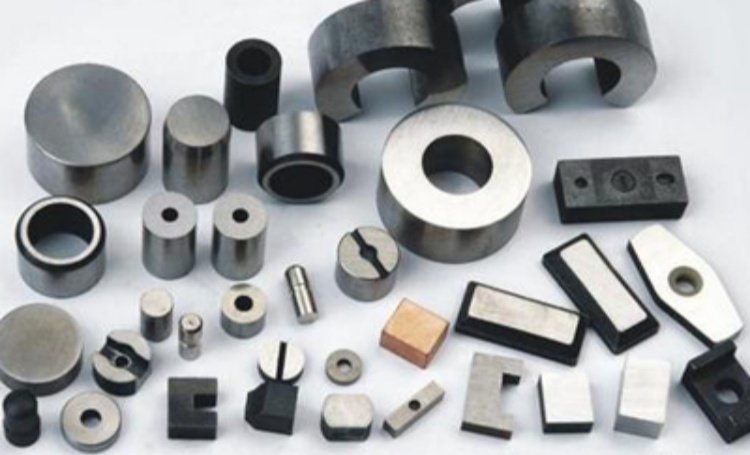

電機磁體（燒結钕鐵硼、钐钴、鐵氧體爲主，新能源 / 風電 / 伺服電機以钕鐵硼爲核心）的可靠性驗證，核心是模拟電機全生命周期的實際服役工況，對磁體施加環境、力學、電磁等複合應力，驗證其磁性能穩定性、結構完整性和抗失效能力，核心目标是杜絕磁體出現不可逆退磁、開裂、腐蝕、塗層脫落等問題，保障電機長期運行的效率、扭矩和穩定性。

       驗證需遵循 “貼合工況、多應力覆蓋、量化判定” 原則，分基礎性能驗證、單應力老化驗證、複合應力可靠性驗證三個層級開展。

一、驗證核心判定指标

       所有驗證項目均以試驗前後磁性能保持率和結構 / 外觀完好性爲核心判定依據
，不同應用場景的指标阈值略有差異，高端電機（新能源汽車、風電、高精度伺服）要求更嚴苛，通用阈值如下：

1.磁性能指标：

       剩磁Br​衰減率≤2%，内禀矯頑力Hcj​衰減率≤5%，最大磁能積(BH)max​衰減率≤3%，無不可逆退磁；

2.結構外觀指标：

       表面無裂紋、崩邊、剝落
，塗層無鼓包、脫落、鏽蝕，尺寸變形量≤0.05mm，無磁體碎裂 / 掉塊；

3.一緻性指标
：

       同批次磁體經試驗後，性能差值≤0.3kGs，避免電機磁場分布不均引發振動、噪音。

二、核心驗證項目（按工況優先級排序）

1. 高溫靜态老化驗證（核心必做，模拟電機工作溫升）

       電機運行時定子銅損、鐵芯鐵損會使磁體長期處於高溫環境，高溫是導緻磁疇取向紊亂、引發不可逆退磁的主要原因，需覆蓋額定工作溫度和極限高溫兩個維度。

（1）試驗條件
：

       按電機實際工況設定，新能源汽車驅動電機 80~150℃、風電電機 60~100℃、伺服電機 60~80℃；極限高溫在額定基礎上提升 20~30℃；恒溫保溫 1000~3000h（加速老化可提高溫度，按 Arrhenius 方程換算等效全生命周期），幹燥空氣氛圍避免氧化。

（2）試驗步驟：

       測試磁體初始磁性能並記錄→放入高溫試驗箱恒溫至規定時間→自然冷卻至室溫（23℃±5℃）→用閉磁路測量裝置複測磁性能→檢查外觀 / 結構。

（3）判定标準：

       磁性能衰減率符合阈值，無外觀 / 結構缺陷；高溫下Hcj​保留率≥95%（抗退磁關鍵）。

2. 溫度循環老化驗證（模拟冷熱交變工況）

       電機啓停、季節變化、戶外環境溫度波動，會使磁體經曆反複冷熱交變
，溫度應力易引發磁體内部微裂紋、表面塗層脫落，進而導緻腐蝕和退磁。

（1）試驗條件：

       覆蓋電機工作溫度極限，一般爲 - 40℃（低溫極限）~150℃（高溫極限），新能源汽車 / 戶外電機需嚴格覆蓋；循環 50~100 次，單次循環
：低溫保溫 2h→勻速升溫 1h→高溫保溫 2h→勻速降溫 1h，溫變速率≤5℃/min，避免熱沖擊。

（2）試驗步驟：

       磁體表面貼溫度傳感器→放入高低溫交變箱完成循環→冷卻至室溫後檢測磁性能 + 外觀塗層→排查微裂紋（可通過滲透檢測輔助）。

（3）判定标準：

       無裂紋、塗層無脫落 / 鼓包，磁性能衰減率≤3%，無塗層脫落導緻的初期鏽蝕。

3. 濕熱 / 鹽霧腐蝕驗證（模拟惡劣服役環境）

       适用於戶外電機（風電、光伏電機）、新能源汽車電機、船舶電機
，濕熱 / 鹽霧會導緻磁體（尤其钕鐵硼，易氧化）表面腐蝕、塗層失效，腐蝕産物會破壞磁疇結構，引發性能衰減
。

（1）濕熱試驗（基礎腐蝕驗證，所有戶外 / 車載電機必做）

       條件：85℃+85% RH，恒溫恒濕 1000h，模拟高濕高溫環境；

       判定：表面無鏽蝕
、鼓包、塗層起皮，磁性能衰減率≤2%。

（2）鹽霧試驗（海洋 / 沿海 / 道路除冰鹽環境電機必做）

       條件：5% NaCl 中性鹽霧（pH6.5~7.2），35℃，噴霧時間 48~120h，按環境惡劣程度調整；

       判定：腐蝕面積≤5%，無點蝕穿透塗層，磁性能無明顯衰減，塗層附著力達标（劃格測試≥0 級）。

4. 力學振動可靠性驗證（模拟電機運行振動）

       電機運行時的轉子高速旋轉、整機振動，會将力學應力傳遞至磁體，尤其粘接 / 鑲嵌式磁體，易出現松動、崩邊、裂紋，甚至磁體脫落，車載 / 航空 / 高速電機需重點驗證。

（1）試驗條件：

       模拟電機實際運行振動參數，頻率 10~2000Hz，加速度 5~20g（車載電機取 10~20g，風電 / 伺服電機取 5~10g），振動方向覆蓋 X/Y/Z 三軸，總振動時間 100~200h；磁體按實際裝配方式固定（如粘接在轉子鐵芯上），貼合真實受力狀态。

（2）試驗步驟：

       按實際裝配工藝固定磁體→放入振動台完成三軸振動→拆解後檢查磁體松動 / 裂紋 / 脫落→複測磁性能。

（3）判定标準：

       磁體無松動、裂紋
、脫落，粘接處無開膠，磁性能衰減率≤1%。

5. 電磁抗反向退磁驗證（模拟電機電磁應力）

       電機啓動、制動、過載、故障時，定子繞組會産生反向退磁場，若反向磁場強度超過磁體抗退磁能力，會引發不可逆退磁，是電機磁體失效的重要電磁原因，所有永磁同步電機必做。

（1）試驗條件：

       通過電磁鐵 / 勵磁線圈對磁體施加反向磁場，磁場強度逐步提升至電機實際工作中最大反向退磁場（一般爲磁體初始Hcj​的 30%~50%），保持 10min，模拟持續反向應力。

（2）試驗步驟：

       測試初始磁性能→施加設定值反向磁場並保壓→撤去磁場後複測磁性能→對比前後數據。

（3）判定标準：

       磁性能衰減率≤1%，無不可逆退磁，再次飽和磁化後性能可恢複至初始值 99% 以上。

6. 裝配應力可靠性驗證（模拟實際裝配工況）

       電機裝配時的壓裝、過盈配合、粘接固化，會對磁體施加機械應力，易導緻磁體崩邊、微裂紋，尤其瓦形、弧形、薄片狀磁體，應力集中風險高。

（1）試驗條件：

       按電機實際裝配工藝施加應力，如過盈配合的壓裝力、粘接後的夾緊力，保壓 1h，模拟裝配過程的靜态應力；對鑲嵌式磁體，增加輕微沖擊測試（沖擊加速度≤5g）。

（2）試驗步驟：

       按裝配工藝對磁體施力→保壓完成後卸力→檢查外觀（崩邊、裂紋）→複測磁性能。

（3）判定标準
：

       無崩邊、微裂紋、掉塊，磁性能無明顯變化（衰減率≤0.5%）。

三、全流程驗證實施規範

1. 試樣準備

       選取同批次、出廠檢測合格的磁體，數量≥30 件，分爲對照組（不做任何試驗，保留初始性能）和試驗組（按項目測試），保證試樣一緻性；

       磁體按電機實際狀态預處理：如噴塗防護塗層、粘接背膠、鑲嵌鐵芯，貼合真實裝配形态，避免 “裸磁體測試” 與實際工況脫節。

2. 試驗順序（貼合實際複合應力，避免測試偏差）

       按 “裝配應力→電磁應力→環境應力（高溫 / 溫循 / 濕熱）→力學振動” 順序開展，模拟電機 “裝配→運行→環境服役→振動” 的實際生命周期，更貼近真實失效場景；若爲複合應力強化驗證，可将高溫 + 振動、溫循 + 濕熱組合測試（高端電機研發階段必做）。

3. 過程檢測與數據記錄

       每完成 1 項試驗，立即檢測磁性能 + 外觀 / 結構，記錄數據（衰減率、缺陷情況），繪制 “性能衰減 - 試驗時間” 曲線；

       關鍵項目（高溫
、溫循、鹽霧）需增加中間檢測節點（如每 500h/50 次循環檢測 1 次），分析性能衰減趨勢，預判全生命周期可靠性。

4. 最終判定與報告

       對比試驗組與對照組數據
，若所有指标均符合阈值，判定該批次磁體可靠性達标；若單項目超标，需分析失效原因（如塗層脫落導緻腐蝕、應力過大導緻裂紋），優化磁體工藝（如改進塗層、調整裝配方式）；

       生成标準化驗證報告，包含：試樣信息、試驗條件、性能數據曲線、外觀 / 結構檢測結果、失效分析、改進建議，作爲磁體選型 / 工藝優化的依據。

四、不同類型電機磁體的驗證側重點

1. 新能源汽車驅動電機磁體

       核心重點：高溫靜态老化、溫度循環、電磁反向退磁、力學振動（四者必做）；

       特殊要求：嚴格覆蓋 - 40℃~150℃寬溫範圍，振動加速度取 15~20g，模拟整車颠簸、急加速 / 急減速工況。

2. 風電永磁同步電機磁體

       核心重點：高溫靜态老化（長期 80℃）、濕熱 / 鹽霧腐蝕、裝配應力（大尺寸磁體）；

       特殊要求：保溫時間≥3000h（模拟風電 20 年生命周期），關注大尺寸磁體的溫度循環微裂紋風險，鹽霧試驗時間≥120h（海上風電）。

3. 高精度伺服電機磁體

       核心重點：電磁反向退磁、力學振動、低溫穩定性（部分工控伺服）；

       特殊要求：磁性能衰減率≤1%，無磁場畸變（避免定位精度下降），振動後磁體無松動（保證低速平穩性）。

4. 工業通用永磁電機磁體

       核心重點：高溫靜态老化、基礎濕熱試驗；

       特殊要求：按工業環境溫度調整試驗參數，無需極端溫循 / 鹽霧，保證基礎可靠性即可。

五、驗證關鍵注意事項

1.試樣貼合實際裝配：

       禁止用裸磁體替代 “塗層 + 裝配固定” 的實際磁體，否則驗證結果無參考價值；

2.測試設備校準：

       磁性能檢測設備（如聯衆 MATS-2010H）需提前用标準磁體校準，環境試驗箱（高低溫、濕熱、鹽霧）需校準溫度 / 濕度 / 鹽霧濃度，保證試驗參數準確；

3.避免二次損傷：

       試驗後拆解 / 檢測磁體時，輕拿輕放，避免機械磕碰導緻的二次缺陷，誤判試驗結果；

4.磁體方向一緻性：

       所有磁性能檢測需保證充磁方向與測量方向同軸，避免退磁因子幹擾，導緻性能數據偏差；

5.數據溯源：

       記錄每批次磁體的原材料牌号、生産工藝、防護塗層類型，建立 “工藝 - 可靠性” 關聯數據庫，爲後續磁體優化提供依據。
