在線剩磁檢測系統是面向永磁體生産、電機裝配及在役運維場景的自動化無損檢測方案，可在生産 / 裝配 / 運行現場對永磁體或電機整機進行無需拆卸的連續、實時測量，核心監測剩磁（Br）、磁通量
、磁場分布等關鍵指标，解決離線抽檢效率低、數據無法追溯、批量退磁隐患難防控的行業痛點，适配新能源汽車、風電
、伺服電機、永磁材料産線等領域
。

一、核心組成（模塊化，易集成，高可靠）

1、高精度磁場傳感單元：

       採用自研霍爾陣列、磁通門或線圈傳感器，支持單點 / 面陣 / 環形檢測形态，測量精度 ±0.5% FS，寬溫 - 40~150℃穩定工作，抗強電磁幹擾，完美匹配瓦形 / 環形 / 圓柱永磁體、電機氣隙 / 端蓋外場等多位置檢測需求。

2、低噪聲信号調理與採集模塊：

       集成低噪放大、自适應濾波、高速 AD 轉換
，有效抑制地磁場、變頻器、充磁機等雜散幹擾，保障弱磁信号高保真採集，爲精準解算提供可靠數據基礎。

3、高速運動與定位控制單元：

       搭載伺服 / 步進驅動、精密導軌 / 旋轉台，可無縫對接傳送帶、機械手，實現自動定位、連續掃描、多工位並行檢測，節拍可匹配≥60 件 / 分鍾的高速産線，不中斷生産流程。

4、智能數據處理與算法核心：

       内置聯衆自研數據分析軟件，實時解算 Br、磁通量、磁場均勻性，建立溫度 - 剩磁補償模型、退磁風險預警模型，支持 SPC 統計、趨勢分析、批次全鏈路追溯，自動生成檢測報告與異常預警。

5、人機交互與工業通訊模塊：

       配備工業觸摸屏 + 上位機軟件，直觀顯示實時曲線、合格 / 不合格判定、報警信息；支持 TCP/IP、Profinet、Modbus 等主流協議，可直接對接 MES/ERP 系統，實現生産數據互聯互通。

6、定制化工裝與防護組件：

       按産品尺寸定制專用夾具，搭配電磁屏蔽、溫度監控、安全聯鎖，防護等級 IP54+，适應産線高溫、振動、強電磁幹擾等惡劣環境，保障長期穩定運行。

二、核心檢測模式與應用場景

1、永磁體在線分選模式：

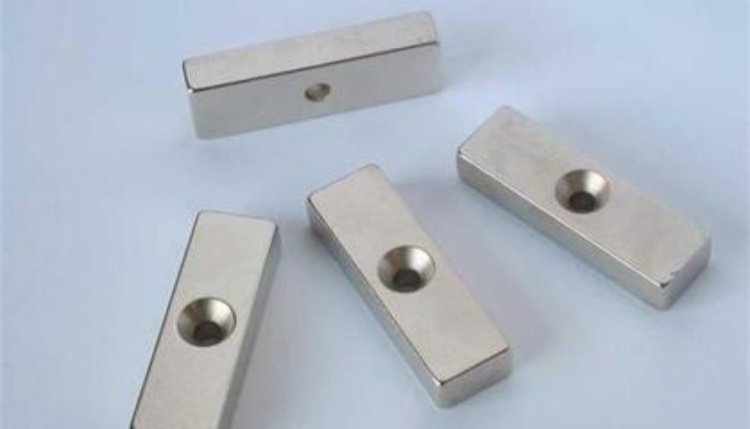

       核心檢測 Br、磁通量、磁密分布，适用於钕鐵硼 / 鐵氧體燒結
、電鍍、充磁後産線全檢，100% 剔除弱磁 / 退磁不良件，提升下遊電機性能一緻性，單件檢測節拍 1~5 秒，支持高速産線全檢。

2、電機整機在線檢測模式：

       通過氣隙磁密、端蓋外場測量關聯計算永磁體剩磁，無需拆卸電機，适用於新能源驅動電機
、伺服電機、電梯永磁主機出廠檢測，快速判定永磁體性能與裝配匹配度，整機檢測節拍 10~30 秒。

3、在役電機在線監測模式：

       聚焦剩磁衰減、退磁風險等級，用於風電主電機、軌道交通牽引電機、工業伺服長期運維，提前預警不可逆退磁故障，避免突發停機造成的經濟損失
。

4、充磁 / 退磁工藝閉環控制模式：

       監測充磁飽和度、退磁率，适配充磁機、退磁修複設備，實時反饋工藝效果，指導參數優化，提升工藝穩定性與良品率。

三
、關鍵技術與性能指标（聯衆核心優勢）

1、測量精度：

       Br 測量 ±0.5%~±1%，磁通量 ±0.3%~±0.8%，滿足高端制造高精度質控需求；

2、檢測節拍
：

       永磁體分選 1~5 秒 / 件，電機整機 10~30 秒 / 台，支持≥60 件 / 分鍾高速産線；

3、溫度補償：

       内置溫度傳感器，-20~120℃自動補償，消除溫度對 Br 測量的影響；

4、抗幹擾能力：

       差分測量 + 電磁屏蔽 + 自适應濾波
，可在充磁機、變頻器旁穩定工作；

5、智能判定：

       多阈值（Br 下限、磁通量公差、均勻度）判定，不良品自動報警 / 剔除，支持批次統計；

6、數據追溯：

       自動存儲條碼 / 二維碼、時間、參數、結果，支持報表導出與 MES 對接，滿足全生命周期追溯；

7、環境适應性：

       通過 - 40℃~85℃溫變、95% 濕度抗腐蝕測試，适配複雜工業場景。

四、典型工作流程（永磁體産線分選）

1、上料：

       永磁體經傳送帶 / 機械手自動送入檢測工位；

2、定位：

       專用工裝夾緊，定位傳感器確認到位，同步採集溫度；

3、測量：

       傳感器按預設路徑掃描 / 定點採集磁場信号；

4、解算判定
：

       算法完成溫度補償與參數換算，與标準比對判定合格與否；

5、分選下料：

       合格件流轉，不合格件報警並自動剔除；

6、數據記錄：

       檢測數據實時上傳數據庫，生成可追溯報表。

五、核心優勢與痛點解決

1、核心優勢

       全檢替代抽檢：100% 覆蓋，杜絕不良品流入下遊，提升産品合格率；

       無損在線：不破壞永磁體 / 不拆電機，不中斷産線，效率較離線提升 5~10 倍；

       數據驅動：實時監控工藝波動，提前預警批量退磁，降低返工與售後成本；

       易集成：模塊化設計，快速對接現有産線 / 裝配線，适配多規格産品；

       高可靠：20 餘年磁學技術沉澱，産品通過嚴苛環境測試，長期穩定運行。

2、痛點解決

       解決離線檢測效率低、人工成本高、數據無法實時追溯的問題；

       改善永磁體批次一緻性差導緻的電機轉矩脈動
、效率低等缺陷；

       破解在役電機退磁難預警、突發停機損失大的運維難題；

       優化充磁 / 退磁工藝憑經驗調整
、良品率不穩定的現狀。

六、選型與部署要點（聯衆專屬服務）

1、定制化方案：

       根據被測對象（永磁體 / 電機）尺寸、形狀、檢測節拍、精度需求，定制專屬檢測方案；

2、環境适配：

       評估現場溫度、振動、電磁幹擾，提供對應防護與抗幹擾方案；

3、計量溯源：

       定期用标準永磁體 / 磁通計校準，確保測量結果可溯源至國家計量标準；

4、軟件定制：

       支持 SPC、趨勢分析、不良品分類、MES 對接等定制化功能；

5、ROI 保障：

       全檢模式減少下遊返工、售後索賠，通常 6~12 個月收回投資；

6、全生命周期服務：

       提供安裝調試、培訓、售後維保、軟件升級等一站式服務。

七、行業标準與合規

       系統設計與檢測流程嚴格遵循 GB/T 3217-2013《永磁材料磁性能測量方法》、IEC 60404-7《磁性材料測量》、GB/T 28001《電機可靠性》等标準，可提供 CE、FCC 等出口認證，滿足國内外市場合規要求。
