一、什麽是磁化曲線、磁滞回線及磁飽和

       1、磁化曲線：表示當磁場強度變化時，材料的磁通密度（B-H曲線）磁極化強度（J-H曲線）和磁化強度(M-H曲線）變化的一條曲線。

       2、磁滞回線B-H(J-H)(M-H)：顯示磁滞現象的一種閉合磁化曲線。

       3、磁飽和：材料受一很強的外磁場作用，以緻其磁極化強度基本不随外磁場的增加而繼續增加時的一種狀态。

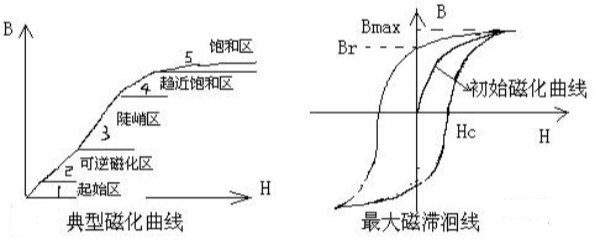

二、磁化曲線和磁滞回線區别

       磁化曲線和磁滞回線是描述鐵磁性物質在磁場中響應的兩個不同概念，它們的形狀和意義各有不同。以下是磁化曲線和磁滞回線的詳細介紹：

       1、磁化曲線。磁化曲線顯示的是鐵磁性物質的磁化強度（或磁感應強度）與磁場強度之間的關系，随著磁場強度的增加，物質的磁化強度逐漸增加直至飽和，然後保持不變，磁化曲線的形狀取決於物質的性質和磁場強度的大小。

       2、磁滞回線
。磁滞回線描述的是鐵磁性物質在交變磁場中磁化強度與磁場強度之間的關系，在交變磁場的變化過程中
，鐵磁性物質的磁化強度不能即時跟随磁場變化，而是滞後於磁場變化
，這種現象稱爲磁滞現象，磁滞回線的形狀和大小也取決於物質的性質和交變磁場強度的大小，在一次完整的磁滞回線中，鐵磁性物質的磁化強度會在達到飽和後，随著磁場的反向而減少
，但不會降至零
，形成閉合的回線。

三、 磁飽和的危害

       變壓器初級通過的電流已經讓鐵心飽和，從能量傳遞的角度看，初級能量不能傳遞給次級能量；同樣，如果是線圈，在飽和狀态下自感會大大降低甚至消失，剩下的就是線圈的直流電阻。當然，通過的電流會增加，導緻被連接的設備部件被過電流損壞。

       1、變壓器一次側受熱甚至爆炸。

       2、變壓器不工作。

       3、變壓器因開路燒毀MOSFET甚至電路闆。

       4、由於變壓器飽和，客戶産品的實際功率無法達到設計功率。而民熔變壓器設計之初就考慮到瞭磁飽和這個危害，民熔電氣在磁芯和出廠檢測上非常嚴格。這使得民熔變壓器極大地避免瞭磁飽和這個現象。
