電機磁體出廠剩磁檢驗
2026-01-23 13:55:00

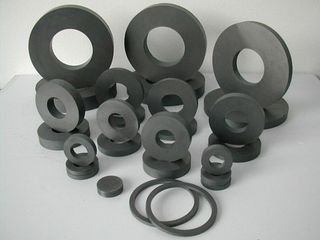

電機磁體（以钕鐵硼、鐵氧體、钐钴等永磁體爲主）出廠剩磁檢驗是保障電機性能穩定性的關鍵環節 ，核心目标是驗證磁體剩磁（Br）是否符合設計指标，避免因磁性能不達标導緻電機效率、扭矩下降。
檢驗需遵循标準化流程，兼顧批量檢測效率與測量精度 。
一、檢驗依據與指标要求
1、執行标準
主要參考 GB/T 3217-2013《永磁（硬磁）材料磁性試驗方法》，同時需滿足電機整機廠商的技術協議，明確剩磁合格區間（如某型号钕鐵硼磁體要求Br=12.3∼12.7 kGs）。
2、指标核心要求
單塊磁體剩磁值需在設計公差範圍内，一般公差控制在 ±2%~±3%。
同批次磁體剩磁一緻性需達标 ，批次内最大值與最小值的差值不宜超過 0.3 kGs，避免電機運行時磁場分布不均。
二、檢驗前準備
1、設備校準
優先使用閉磁路永磁測量裝置（如聯衆 MATS-2010H），檢驗前需用标準永磁試樣校準設備，確保剩磁測量誤差≤±1%。
若採用便攜高斯計進行快速抽檢，需提前校準探頭，消除零點漂移 。
2、試樣預處理
磁體表面需清潔無油污、鐵屑、毛刺 ，避免雜質幹擾磁場測量；檢查磁體外觀，剔除崩邊、裂紋 、缺角的不合格品。
對於瓦形、異形磁體，需配備專用夾具，保證測試時磁場方向與磁體充磁方向一緻，減少退磁因子影響。
3、環境條件
檢驗環境溫度控制在23∘C±5∘C，避免溫度波動導緻剩磁測量偏差（多數永磁材料剩磁随溫度升高呈線性下降）。
遠離強磁場幹擾源（如大型電機、電磁鐵），防止外磁場改變磁體磁狀态 。
三、檢驗流程（批量出廠适用）
1、抽樣規則
按批次抽樣，遵循 GB/T 2828.1 計數抽樣标準，批量≤1000 件時抽樣比例≥3%；批量＞1000 件時抽樣比例≥1%，且抽樣數不少於 30 件。
需覆蓋同一批次的不同生産時段 、不同模具工位的産品，確保抽樣具有代表性。
2、飽和磁化確認
對抽樣磁體進行飽和磁化（勵磁磁場強度≥3~5 倍磁體内禀矯頑力Hcj），保證磁體處於完全飽和狀态，避免因充磁不足導緻剩磁測量值偏低。
3、剩磁測量
精密檢測（實驗室級）：将磁體放入閉磁路測量裝置，啓動自動測試程序，設備完成 “飽和→退磁→磁通採集→計算Br” 全流程，記錄每塊磁體的剩磁數據。
快速抽檢（産線級）：用便攜高斯計探頭緊貼磁體工作表面的中心位置 ，測量表面磁通密度，作爲剩磁合格性的快速判斷依據（注意：表面磁通與實際剩磁存在換算關系，需提前标定）。
4、數據判定
單塊磁體：剩磁值在設計公差範圍内則判定合格；超出範圍則标記爲不合格。
批次判定：不合格品率≤1% 時，判定該批次合格；不合格品率＞1% 時，加倍抽樣複檢，複檢仍不合格則整批返工或報廢。
四、關鍵注意事項
1、充磁方向一緻性
電機磁體多爲定向充磁（如徑向、軸向），測量時需保證磁場方向與充磁方向同軸 ，否則測量值會大幅偏低 ，誤判爲不合格品。
2、避免重複磁化
頻繁重複磁化會增加磁體内部應力，可能導緻剩磁不可逆衰減，檢驗時單次飽和磁化即可。
3、數據記錄與追溯
建立出廠檢驗台賬，記錄批次号 、抽樣數、合格數、剩磁最大值 / 最小值 / 平均值，便於後續質量追溯；檢測報告需随貨同行，供下遊客戶驗收。
4、不合格品處理
剩磁不達标的磁體，需區分原因：若爲充磁不足，可重新飽和充磁後複檢；若爲材料本身性能不達标，則直接報廢，嚴禁流入下道工序。
五、不同類型電機磁體的檢驗側重點
1、新能源汽車驅動電機磁體：
需額外增加高溫剩磁檢驗（模拟電機工作溫度，如 150℃），驗證高溫下剩磁穩定性，避免高溫退磁風險 。
2、風電電機磁體：
磁體尺寸大、批次多，優先採用自動化在線檢測設備，提高批量檢驗效率 。
3、伺服電機磁體 ：
對剩磁一緻性要求極高，需嚴格控制批次内差值，確保電機定位精度。
