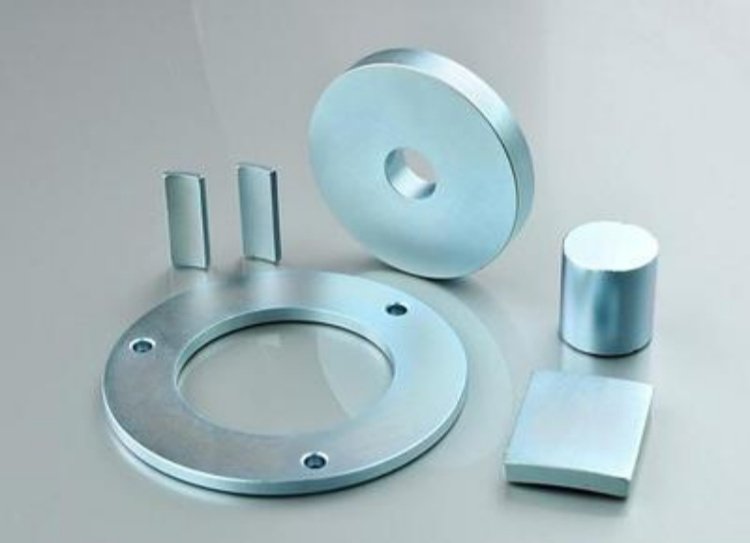

高精度剩磁測量是保障永磁電機（如新能源汽車驅動電機、伺服電機、風電發電機）性能穩定性的核心環節，核心目标是實現 “±0.5% 以内的測量誤差 ”，精準捕捉磁環、磁瓦等永磁部件的剩磁絕對值與分布均勻性。

       其操作需圍繞設備選型、環境控制、測量方法、誤差校準四大核心維度展開。

一、核心前提
：設備與環境的高精度管控

1、檢測設備選型

       優先選用閉環式霍爾磁強計或磁通門磁強計，兩類設備分辨率可達 0.001T，滿足高精度測量需求；避免使用開環霍爾探頭，其易受溫度和外部磁場幹擾。

       搭配高精度定位工裝，工裝需實現探頭與被測件表面的垂直定位精度 ±0.1mm，且探頭貼合間隙≤0.05mm，防止間隙導緻的磁場衰減誤差。

       設備需具備溫度補償功能，實時修正環境溫度對探頭靈敏度的影響，確保 15～35℃ 區間内測量精度不受溫度波動幹擾。

2、測量環境的嚴苛要求

       磁場隔離：測量區域需遠離強磁場源（如充磁機、大型電機、電磁鐵），周邊 5 米内無鐵磁性金屬；可搭建無磁屏蔽室
，進一步消除環境雜散磁場影響。

       溫濕度控制：保持恒溫 23±0.5℃、濕度 45%～60%，避免磁體自身磁性能随溫濕度波動，同時防止探頭結露或氧化。

       振動控制：測量平台需具備隔振功能，振動幅度≤0.01mm/s，防止探頭抖動導緻的讀數波動
。

二、高精度測量方法

1、單點重複測量法（提升絕對值精度）

       針對磁瓦弧面中心、磁環内外圓關鍵點位，每個點重複測量 5～10 次，剔除最大值和最小值後取平均值，降低随機誤差。

       測量時，探頭需垂直緊貼被測表面，保持壓力恒定（可通過工裝加載 50±5g 壓力），避免壓力不均導緻的貼合間隙變化。

       适用於産品出廠的高精度抽檢，如伺服電機磁瓦關鍵點位剩磁測量，誤差可控制在 ±0.3% 以内。

2、網格化掃描測量法（提升均勻性精度）

       對被測件有效工作面劃分高密度網格，磁瓦按 2mm×2mm 間距布點，磁環按圓周每 15°、徑向每 1mm 布點，實現全表面覆蓋。

       採用自動化掃描平台，替代人工操作，消除人爲定位偏差；掃描過程中實時記錄每個點位的剩磁值、坐标和測量時間。

       數據處理時，通過軟件生成剩磁分布熱力圖，直觀呈現局部剩磁波動，精準識别低剩磁區域；均勻性偏差率計算精度可達 0.1%。

3、标準磁塊校準法（消除系統誤差）

       測量前，用國家級标準剩磁樣塊（如 NIM 标定的钕鐵硼标準塊）對設備進行三點校準（低、中、高剩磁值），建立設備讀數與真實剩磁值的修正曲線。

       每批次測量前後各校準 1 次，防止設備長時間運行出現的零點漂移；校準數據需記錄存檔，用於後續測量結果的追溯。

三、誤差來源與規避措施

1、定位誤差

       該誤差由探頭傾斜、貼合間隙不均導緻，規避措施是採用高精度定位工裝，嚴格控制探頭與被測件的垂直精度，同時通過恒定壓力裝置保證貼合壓力一緻。

2、環境磁場誤差

       該誤差源於周邊強磁幹擾、雜散磁場疊加，規避措施是将測量區域設置在遠離磁場源的位置，必要時搭建無磁屏蔽室，消除外部磁場的幹擾。

3、溫度漂移誤差

       該誤差由環境溫度波動、探頭發熱引起，規避措施是開啓設備的溫度補償功能，同時保持測量環境的恒溫狀态，避免探頭長時間連續工作導緻發熱。

4、随機誤差

       該誤差來自人工操作抖動、設備電子噪聲，規避措施是增加單點重複測量次數並取平均值，同時定期對設備進行維護保養
，降低電子元件的噪聲幹擾。

四、 高精度剩磁測量的典型應用場景

       高端伺服電機磁瓦檢測，需精準控制剩磁均勻性，偏差率需≤2%，以此保證電機的定位精度和低噪音運行。

       新能源汽車驅動電機磁環檢測，重點關注高溫工況下的剩磁保持率，需精準捕捉 150℃老化後的剩磁衰減量，測量誤差需≤0.5%。

       新型永磁材料研發測試，需對比不同配方、工藝下的剩磁差異，測量精度直接影響研發結論的準確性。
